弱弱问几个简单的操作问题

录入:edatop.com     点击:

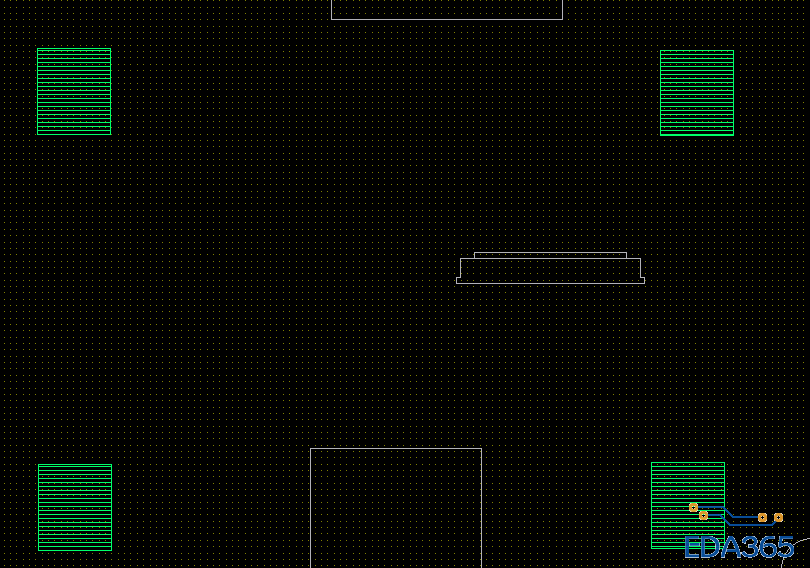

首先声明我是一个菜鸟所以在使用过程中遇见了一些问题,第一个问题:请问在ADD内的RECTANGLE与FRECTANGLE的区别是什么?第二个问题也很简单,我将DXF文件导入到内后,由于壳体厂家给我的的图背面有禁止放置器件的部位,我先讲禁止放置的部位的边框用compose shape 弄成一个整体后,将其移动到正面的框图内,当我铺铜后发现那个边框在顶层,请问我如何在不删除我移动的shape的情况下将其变成底层的禁止放置区呢?如片如下,四个绿框是禁止放置区


A第一个问题: 分别执行指令后,你把options中的层面选成Board Geometry  SilkscreenTop 分别画下~一目了然一个空心一个填满~
A第二个问题:选取shape 执行copy to layers  选择要的层面~ 即可(既然是禁止方元器件的copy完,就删掉走线层的shape方便走线~)
GOOD LUCK!~

您好第一个我明白了第二个呢?具体怎么操作,我怎么没有看到copy to这个选项,这个选项在哪里呢?

我这个人很笨请您给明确的教导一下

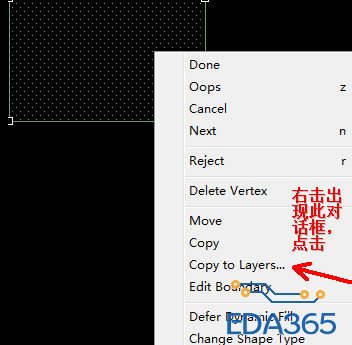

执行shape--select shape or viod 或者执行如图快捷键:


右击点选层面就ok了~

谢谢您今天我又回了很多东西,感谢您。希望以后您能多提携我一下

应该的共同进步~
