Allegro能导出带元器件索引的原理图PDF吗？

情况是这样的，今天别人让我看了个原理图PDF，他跟我说好像是protel导出的 。这个原理图PDF左边有各个元器件甚至是引脚的索引，点击就能在原理图上直接定位到那个元器件或引脚的位置 ，类似于平时看数据手册的目录。然后那人就问我Allegro能不能导出这种pdf，我试了用虚拟打印机导出的pdf，是不带元器件索引的 。不知道Allegro能不能做到，诚心求教，望指点！

好像16.5可以，之前的版本不行

用tcl模式输出是没问题的，不要用那个print，还可以把原理图中的所有属性都包含在pdf文档中，只要点击网络或者是器件就弹出属性框，一目了然；当然，所有的器件也有索引

这位大大，能说的具体一点吗，本人Allegro用的还不熟，那个啥tcl输出怎么弄呢。这里先谢过了

小编，能否说清楚一点?原理图指的是Capture还是HDL?具体如何，我也很想知道！谢谢！

以前看过别人的原理图里面有这项功能，将鼠标放在元件那就可以弹出元件属性，一直想知道是怎么弄的。期待小编的回答

PADS Logic的Create PDF有这种功能，打印出的PDF可以看到器件的属性。

没有用过PADS。以前还以为这个是在pdf里面编辑的呢。不知道cadence可不可以。PADS里面是当鼠标移动到元件时就可以显示出元件属性吗?在鼠标没有移动到元件上时不显示?

Allegro只有16.5开始才有这个功能，所以要打印这种PDF，就到16.5去打。

16.5我也看了，不知道怎么弄，能说下具体在哪里设置吗，谢谢了

File->Export->PDF
要先设置好Artwork里面的各层。

这样导出的是PCB吧，我说的是原理图诶

Allegro V16.5 可以有這個功能 , 不過要加上 Publish 這個 option . 不過您若是用破解的 , 那就直接去用吧.
裡面可以帶很多 Properiyies

请问具体怎么操作呢，能具体说一下吗，先点哪里再点哪里什么的，上面各位很多朋友都说16.5可以，可是我还是没摸出来，对着软件捣鼓半天了，谢谢了

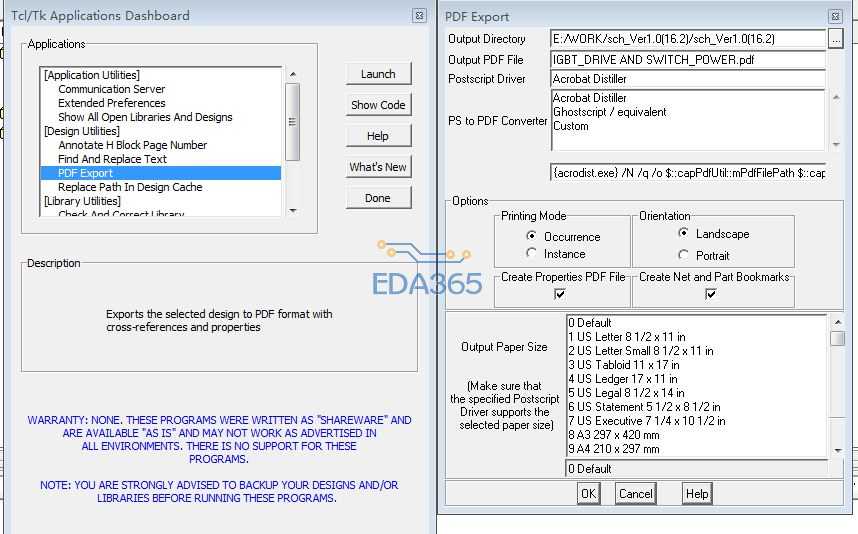

小编，我找到你说的tcl模式输出了，

但是又有问题了，点了OK，出现错误提示
