交换pin

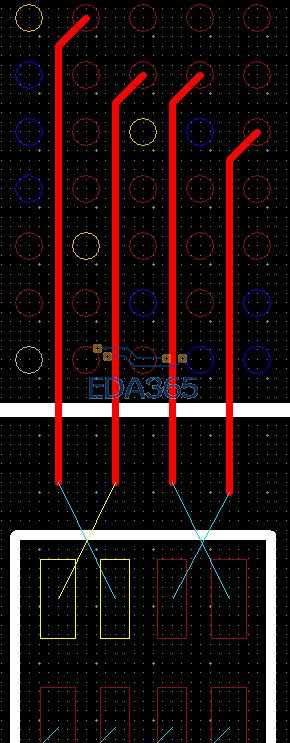

多数情况下当BGA连接多个排阻时飞线通常是交叉的，想要把线走顺的话交换pin是一个简便易行的方法，但这仅限于一些可以交换pin的器件，例如排阻等，PIN的交换必须在原理图中设置
（a）        打开原理图，选中要交换PIN的元件 右键"edit part"元件

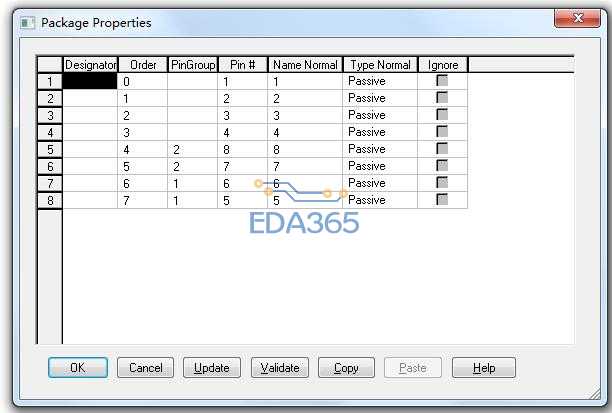

（b）        view ——》package显示整个元件。EDIT——》properties 。在弹出的对话框内添加pingroup的值，默认的是空的。 相同数字的管脚之间可以交换。如图。

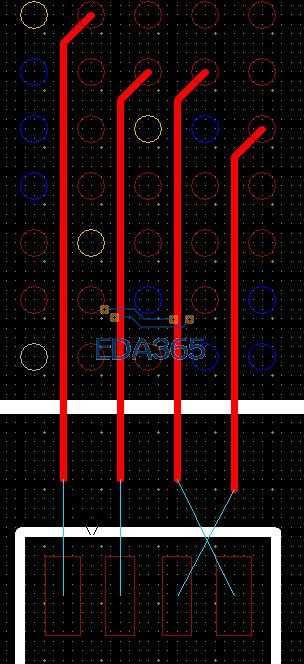

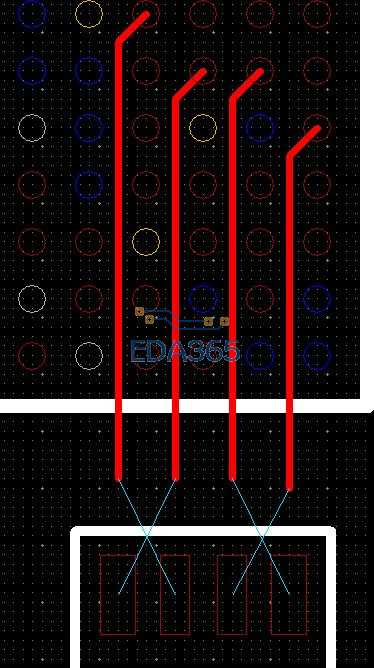

（c）        重新生成网表后导入到allegro中，在allegro选择place——》swap——》pin 分别单击要交换的PIN后done
（d）        等把所有需要的pin交换后，在allegro中file——export——logic保存在一个文件夹内
（e）        回到orcad中tool——back annotate此时无论是原理图还是pcb逻辑关系都做到了同步，所有的操作都完成后最好再检查一遍做过更改的地方，以免出现差错。

交换了pin之后pin前后之间的网络也都跟着交换了吧，不过有时候这种方法还是不错的！

当然了，不过这对排阻来说没什么问题，因为你接这个和接那个本质上没有什么区别

赞一个！

好方法

标记一下

不错,学习了.

回去试一试

顶啊！

这个可以，谢谢！
