allegro 16.2 添加层为什么添加不上去呀？
录入：edatop.com 点击：

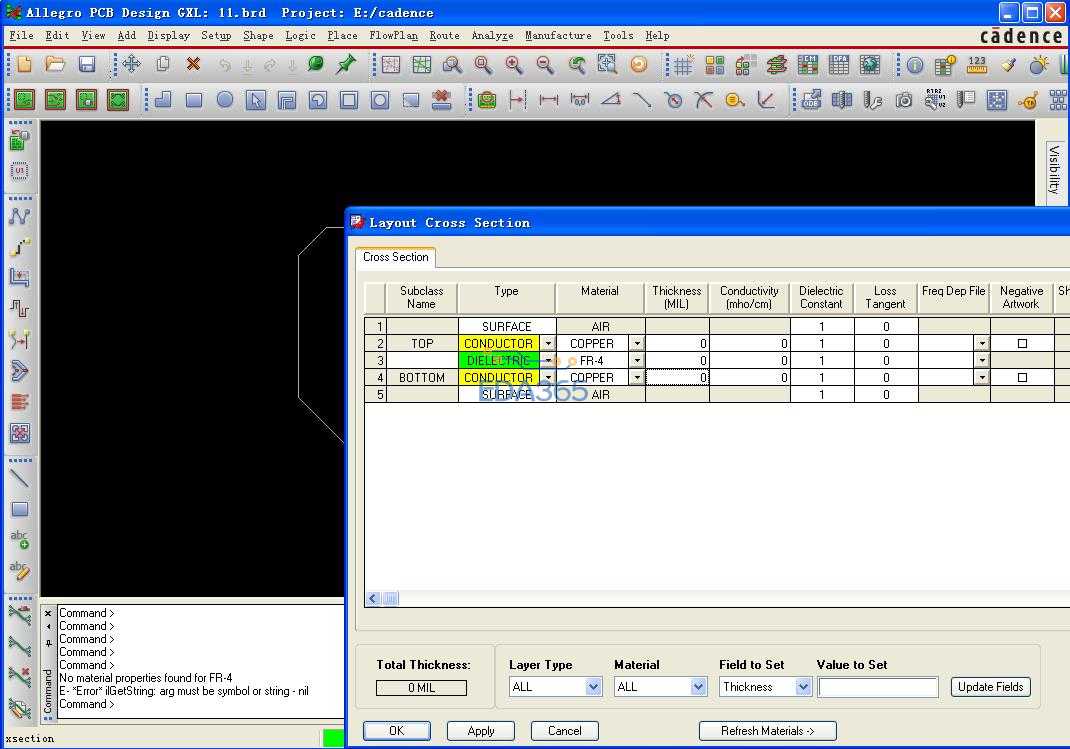

本人新手,最近在学习16.2,在新建PCB以后.进行添加层的过程中老是添加不成功.求各位高手帮帮忙.附图如下:

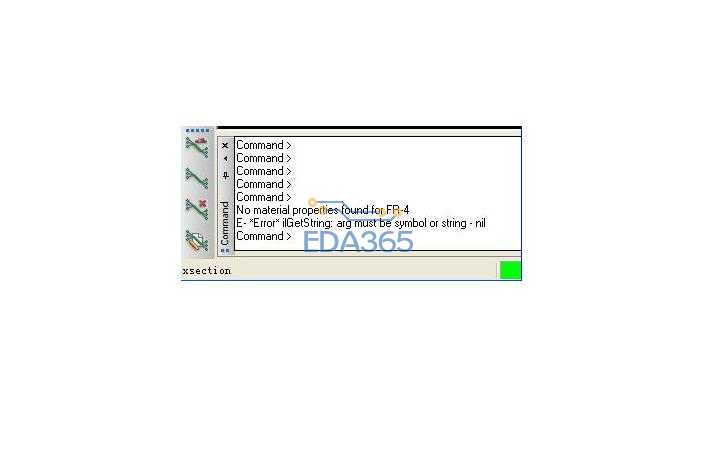

老是出现这么几个报错问题,是不是我的软件安装或者破解的时候存在问题?
将Tyep栏改为Plane以后,AIR那一栏的属性不是也应该是Copper么?但是我的下拉框里面是空白的.然后ATR里面默认的属性居然是FR-4,不解中......
老是出现这么几个报错问题,是不是我的软件安装或者破解的时候存在问题?
每一层都有两个面，加一层得加两次，隔一个设置一下层的相关参数，你试试看看。
这个我也知道呢,我也是才开始学习allegro,是看着视频教程学习的.我也是打算先添加两个层再去修改层属性,可是现在的问题是我一个层都添加不了.
你加的时候带着就把所加层的参数设置好试试，如果是电源或地层设置成PLANE，如果是信号层设置成CONDUCTOR，中间所隔的都是DIELECTRIC，然后你再看看行不行！

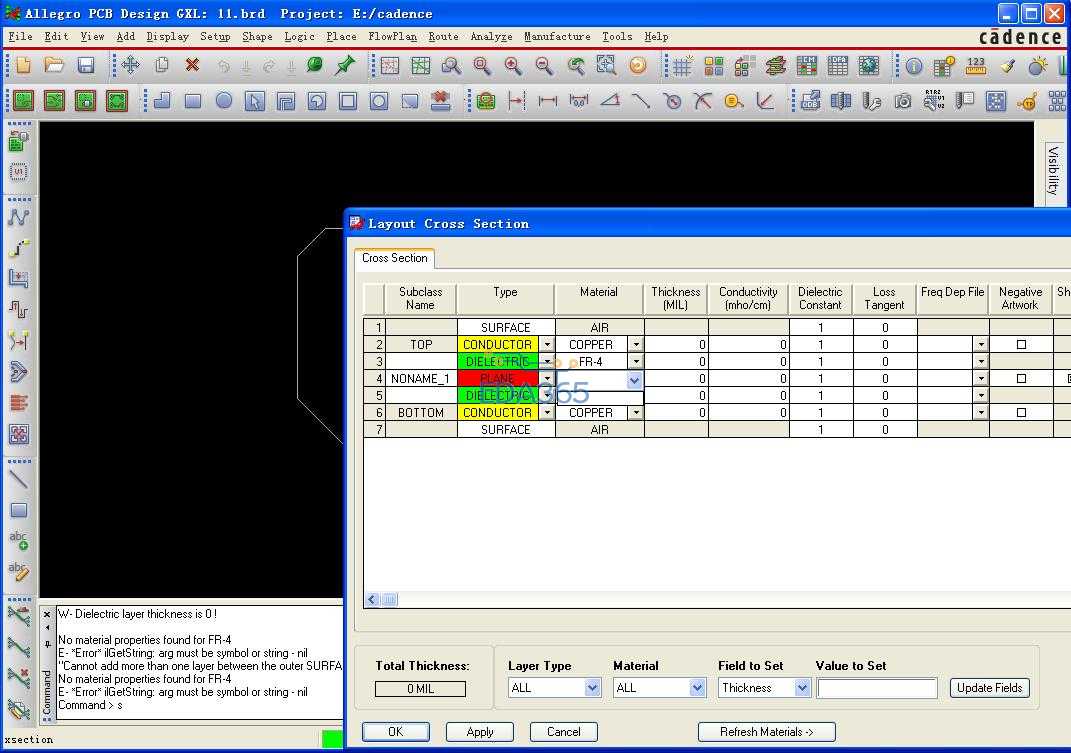

现在层是加上去了,我也不知道怎么被我弄了一下就加上去了.不过总感觉那里不对劲,因为我看的视频是15.7的教程,设置面板不一样.但是现在问题又来了.
将Tyep栏改为Plane以后,AIR那一栏的属性不是也应该是Copper么?但是我的下拉框里面是空白的.然后ATR里面默认的属性居然是FR-4,不解中......
env设置问题，换一个试试
AIR那一栏是板材的型号，这个选材方面我不是太懂。呵呵
同问，我也想知道。
