请教半邮票孔的封装如何做？
录入：edatop.com 点击：
请教论坛里的大侠们，我要做一个276pin的半邮票封装，和QFN封装差不多，正方形，我初步定pin脚长度为1.2mm，宽度0.6mm，引脚间距0.8mm，一边69脚，TOP和BOT都有焊盘，请问如何做这样的封装，有什么需要注意的，小弟刚学allegro，不胜感谢~

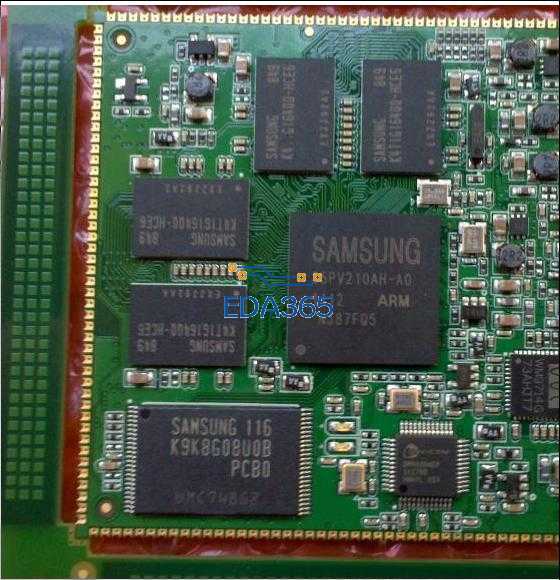

类似这样的，哪位前辈能提个一个封装库文件给我参考一下！谢谢了
我只有PADS的
请问做这种封装和普通封装有什么差别没有?能不能把那个封装传上来呢?谢谢！
我的方法比较笨，把每个pin在原理图里都化成一个金属孔器件，layout的时候把这些金属空一半摆在板边里，一半摆在板边外，最后半边一裁就是半个金属化孔了
我的方法，先做一个类似金手指的封装，然后4个这样的封装围成一个方型，如果你会做金手指的封装，这个应没难度。
像这种核心板，我们公司都是这样来做，也可以当成一个封装来做
