电脑DDR为什么不是50欧?

录入:edatop.com     点击:

发现电脑DDR3的走线阻抗单端是30几欧,差分是60几欧。这是为什么呀》?

这个不一定的吧,具体的匹配电阻不是要根据你板子的布线等因素决定的吗 ?
我也见过DDR3是22欧姆匹配电阻的主板

那就是说可以省略串接电阻咯?既然如此,那为什么大多设计还是有串接电阻呢?

如果在这么高速的信号条件下,你能保证信号的完整性,不用我想也可以。
或者还有别的情况,我也不太清楚,正好一起呼唤大神来解答吧

呼唤中!大牛们

我来顶下,期待回复。

这个我看书上遇到过 哈哈,源端串接电阻其实作用并不是阻抗控制,而是抑制远端的二次反射。正常假设如果接收端信号是3V,则源端发射的信号是1.5V,信号达到接收端,由于反射,使信号达到3V。但是反射的信号并不会消失,而是发射到源端。然后再反射。来来回回。直到电能转化为热能消耗为止。这时候线上的信号才完全消耗完,否则一直在来回反射。

所以加这个电阻的作用就是抑制二次反射。至于电阻的取值 可以计算得来。具体公式记不清楚,晚上回家查查工具书。   至于取33欧姆, 是因为33欧姆购买方便,并且近于计算值。所以大部分DDR都选用的是33

对呀,我的意思是说,intel的电脑主板。走线也是三十几欧。很奇怪。

/电脑主板的DDR 为什么不能是 330的电阻排呢?对于高速切换的信号,如果不加电阻 光是导线消耗的太慢, 因为 特性阻抗消耗的是上升沿那端信号, 阻抗消耗的才是信号稳态的 能量。 在信号稳态的时候,传输线的阻抗几乎接近于0 ;
呵呵, 从能量角度你去分析下特性阻抗 和阻抗的含义,估计你会有所了解。

再提一句,反射的信号是前向串扰 ,其长度为信号的时延,。
在实际中, ddr 的接收端其实接收到的是一个呈两个台阶的梯形的信号,javascript:void(0) 有些跑题了

7楼的了解高速信号的知识,不错

可能你有点误解了,我讲的是端接电阻起到的是“阻抗匹配”,也就是线路特性阻抗(Z0)和端接电阻(Zt)的匹配,当电路的特性阻抗和端接电阻匹配时,则信号反射最小,传输效率最高,也就是你说的抑制远端反射。
端接电阻的选配,就是要先计算传输线的特性阻抗,然后做相应的选择,并不是一个定值,而且还要要求PCB厂做“阻抗控制”,保证线路的特性阻抗和设计者的预期一致。

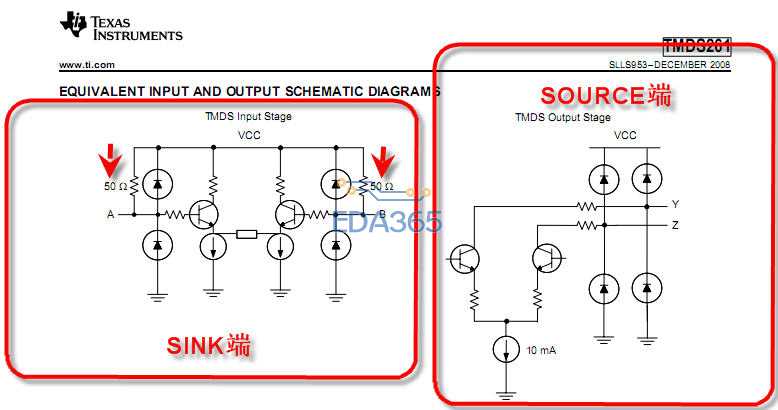

我認為源端串聯電阻就是實現阻抗匹配:
因為一般的IC輸出級阻抗比較小,但是輸入級阻抗比較大.
再就是一般的LAYOUT GUIDE中都強調一點:源端串聯電阻一定要盡量的放置靠近SOURCE端。
這意義就是說明,用這個串接電阻加上SOURCE端的輸出阻抗等於傳輸線的阻抗Z0。
既然輸出阻抗加上串阻=Z0=SINK端的阻抗。那麼就沒有反射。

恩,看了你的留言。我这面错了。 昨天翻了一下端接的资料。  那个电阻 主要做就是阻抗匹配。 与源端内阻 组合成 特性阻抗来匹配传输线的特性阻抗从而控制反射。但我记得有本书中 说端接是抑制远端的二次反射,每次反射过电阻都会衰减,主要考虑第二次和第三次的反射,之后的反射由于能量太小而不用考虑。我再回去查查。
呵呵书读的不细,误导大家了抱歉

确实是阻抗匹配的原因,其实画板子SI很多方面都可以归结到阻抗匹配这一层

于博士的视频教程里提到过哦,那个叫“端接电阻”
参考http://wenku.baidu.com/view/76c01373f242336c1eb95eed.html
