求助定义电源层，铜箔不完整的问题
录入：edatop.com 点击：

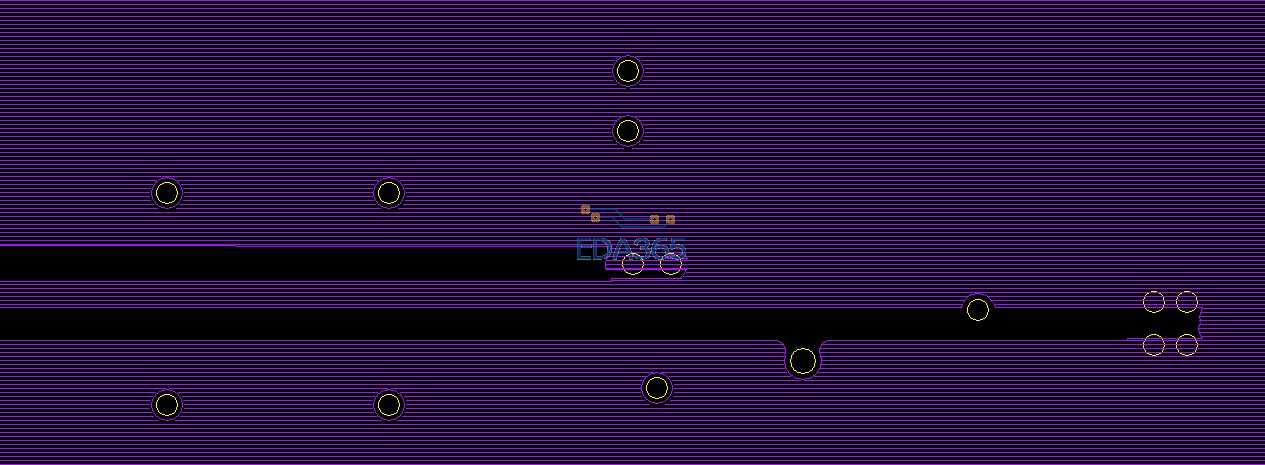

如图所示定义电源层的时候，明明是同一个铜箔，铜箔不完整，感觉中间被撕裂了，撕裂处没有route keerout限制区域也没有切割线。Db-check也做过了，切割线也重新画过了，就连outline也重新画过了，还是一样，不知道哪位朋友了解原因。
急啊，没人知道吗?
antietch重新画一下
开始就说了，切割线重新画过也没有用，不是这个原因
這個很難查,通常遇到不規則線或是過多的轉角會出現
解決方法一:你可以嘗試轉GERBER 他會秀出ERROR 在哪個座標 ,
你就把那邊比如說有VIA或是線的地方 ,利用 Void 銅稍微挖大一點
解決方法二:你可以改變那一層銅的間距,比如說你本來設shap 是隔8mils
改成隔10mils,或許可以解決
在不行如果你是16.3的可以傳來我幫你看看
板上有做等长?
遇到过几次，板上有做等长走蛇形线时，铺铜的时候软件就容易犯毛病呢。
原来在AD中碰见过，感觉是规则的原因
原来在AD中碰见过，感觉是规则的原因
