QFN底部焊盘pastmask问题
录入：edatop.com 点击：

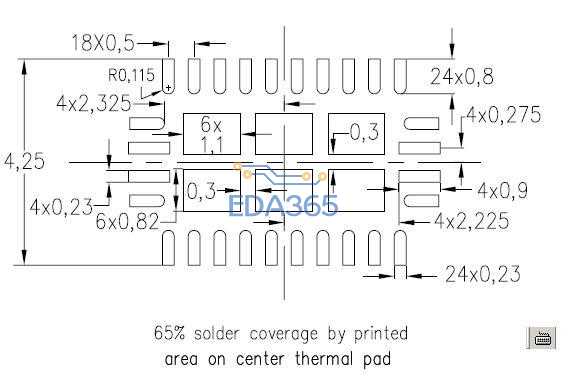

请教大虾,上图中底部大焊盘的钢网如何制作.就是底部大焊盘的pastmask层如何做?
建pad的钢网位置设置为NULL，然后另外单独做个pastmask放到对应的位置
是在做PCB的候再在焊盘上加个多个方形也的pastmask吗?不能在做焊盘的时候搞定吗?这样比较麻烦哦
pad中没实现过，我的做法是在做symbol的时候，中间的thermal做个不含钢网的pad，然后用shape画个钢网。
是在做零件封装的时候加上去的，在pad中加入不了这种regular pad（因为建不了这种pad）
哦,明白了,谢谢.就是在做元件库时在pad上再画个shape做pastmask层(pad则不用做).一直老想着在pad上做,但怎么也做不了...
谢谢分享，学习了
学习
也可以把那几个小块建一个shape symbol，在建pad的时候调进去就行了
也可以单单独在symbol里，画shape。
