请教各位关于Allegro 负片出光绘文件的问题
录入：edatop.com 点击：
前段时间公司做了一块四层板，板子回来后发现所有的过孔都是联在一起的，检查后发现gerber文件输出的设置有问题。

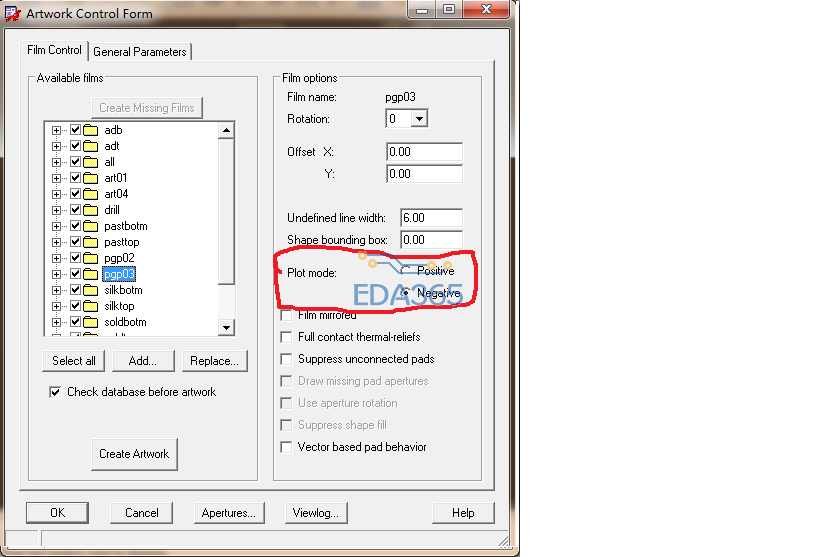

选择下面的两个选项有影响吗?

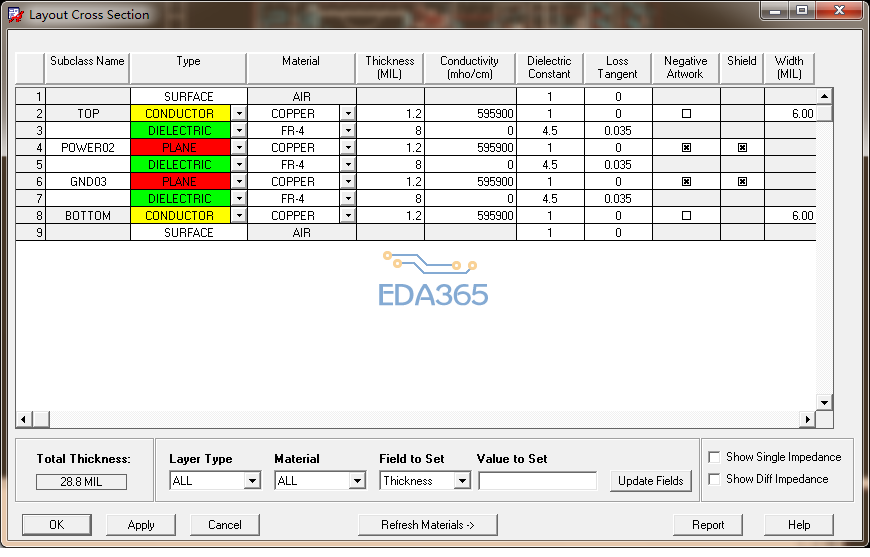

选择下面的两个选项有影响吗?
于博士说，当选择负片时，要勾选Vector based pad behavior选项，试试看吧
有PCB制造工艺经验的提些意见吧
你是用274x出负片吧?
谢谢，各位！是600格式.
出完光绘最好自己用cam350看看啊！
