PCB editor不能更改工作区纸张大小，求教。版本16.5
录入：edatop.com 点击：

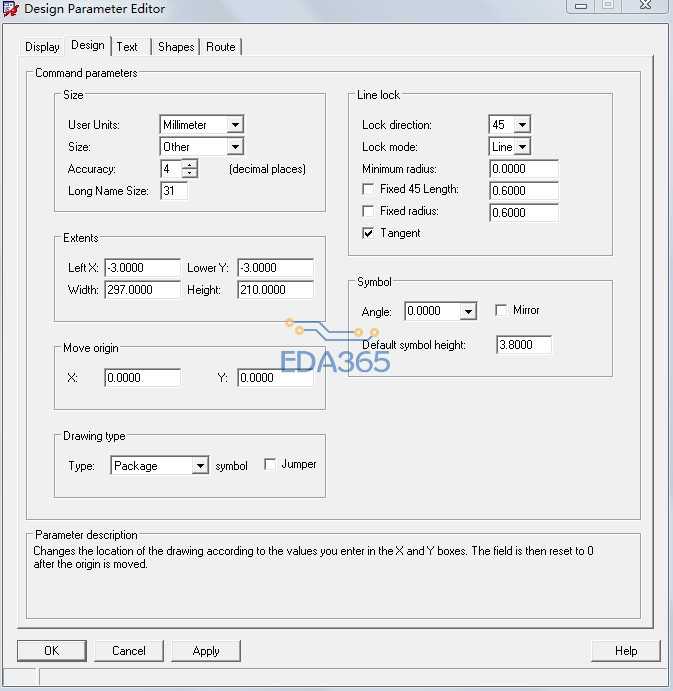

用 pcb editor画封装的时候，由于工作区纸张太大想要改小，可是EXTENTS里面的Leftx ，lowery，width和height里面的参数修改不了
先改width和height，然后再改leftX Y那两项

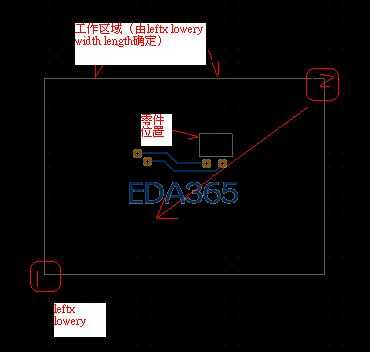

可以改的，是不是由于你设置的参数不符合要求，使得封装占用的地方落到工作区域外面了?leftx和lowery是改左下角的绝对坐标，修改leftx和lowery（width和height不动）相当于移动你的工作区域~要注意的是，要使你封装占用的地方在工作区域里面。
这是我绘制0805封装的，我要把高设为6，为9。确定后数字又变为以前的数了
我也遇到这样的问题。经常是一点点改小就ok。一次不要改太多。很奇怪。我同事就没有。
这样试试：把（0 0）点移到零件的中心点上，然后再来修改leftx lowery 可以改成（-3 -4.5），再修改width 和 length，例如3 和4.5
分三次设置试试，width和height一次性设好点OK，再打开设置X，点OK，再打开设置Y，点OK。如果一次性设置ALLEGRO有时候会超出范围，软件一次性识别不了。
有空我再告诉你们它的用意.
按你说的能改，不过x和y只能改到-5想改为-2，就改不了了。下面提示can not reduce lower X extent
好了，综合你们的技巧就改好了。
我的也是这个毛病，每次修改的步进值不能太大，一大了就不能改了，奇怪的很。请教高手解释一下
