Allegro如何对应物料号？
录入：edatop.com 点击：
现有一个问题请教高人。
现在的情况是这样的：我用Allegro画完PCB（或原理图），可以导出一个所用元器件的清单，我需要到库管那里去领物料进行焊接，库管不是技术人员，不认型号规格封装什么的，只认他自己编的物料号，他给我一张物料表，让我自己先对着表把需要的元器件的物料号找好了再给他。我想问一下Allegro能不能做到我一次将器件和对应的物料号输进去后，以后每次导出的元器件清单是带物料号的，省的我再去一个个对，能做的话应该怎么弄呢?
望高人指教，小弟不胜感激！
现在的情况是这样的：我用Allegro画完PCB（或原理图），可以导出一个所用元器件的清单，我需要到库管那里去领物料进行焊接，库管不是技术人员，不认型号规格封装什么的，只认他自己编的物料号，他给我一张物料表，让我自己先对着表把需要的元器件的物料号找好了再给他。我想问一下Allegro能不能做到我一次将器件和对应的物料号输进去后，以后每次导出的元器件清单是带物料号的，省的我再去一个个对，能做的话应该怎么弄呢?
望高人指教，小弟不胜感激！
建原理图库阶段完成
没试过这个,自己在原理图上应该是可以加上去的
我回头试试，如果还有问题可能还要来请教，先谢过了
用cis功能，自己加入一个物料属性，放置器件的时候从cis里面加，既方便又快捷还很好用，出bom的时候直接就带有编码了

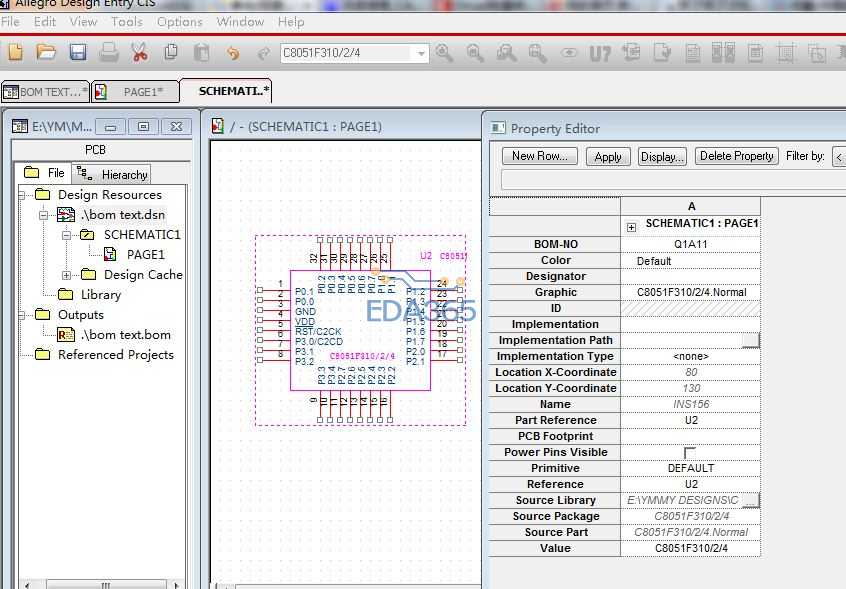

额，CIS功能?是不是就是“Allegro Design Entry CIS”啊?我原理图一直是用这个画的，画图中间库自然也是在这里面添加的。我现在新建了一个工程试了下，在器件属性里加了一个“BOM-NO”，但是生成BOM表的时候没有这项啊。
cis功能是用数据库做的，很好用很强大，你可以在本论坛搜搜这方面的教程。

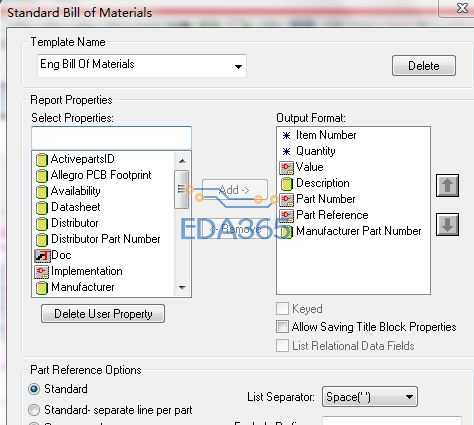

CIS添加后， 你需要在输出BOM时，添加这个选项，否则，输出的是默认BOM列表
好的，我搜搜看
固定项是没有的， 需要手动去添加的
这个要Mark一下，以后应该会用上的
