导出Gerber的时候动态铜问题
录入：edatop.com 点击：

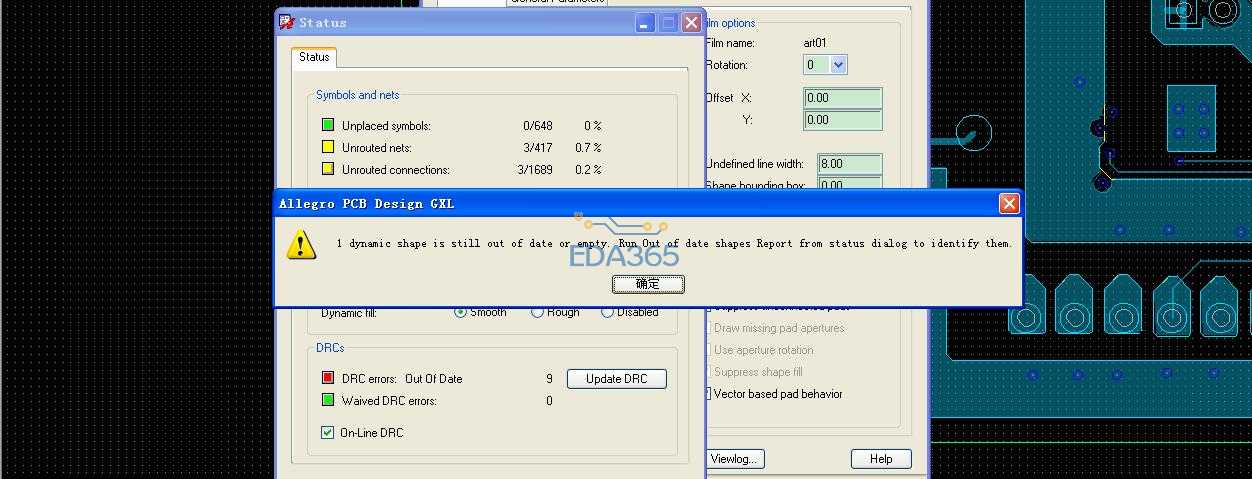

在原来的板卡上修改的PCB文件，设计完成后导出Gerber，结果显示Updating dynamic shape (1 of 1) Agnd, Boundary/Top @ (1055.00 445.00) ...，就是在某个坐标位置AGND动态铜需要更新，但是我没有查到什么问题，不知道啥原因，导不出Gerber，求助！
运行Datsbase Check命令,检查一下，
根据坐标找到shape看下属性是不是静态铜，如果是静态改成动态再用一下Island Delete命令试一下。
就是在shape-Edit Boardary后，点击选中Agnd，右上角出现那个绿色的小脚，是不是铜皮被挖空啦，
导致的这样的问题，那么如何恢复呢?
把它删掉就ok啦
是不是那块挖空啦，选不了，没法删掉
有一个单独的动态铜皮，把所有的都关掉，只打开boundary,删掉那个就可以，如果还是不行，就把铜皮全部改成静态后只打开boundary，点删除铜皮，全部框下就可以将看不到的那块删掉了
同意楼上的。
