50欧姆匹配线用CPW如何画？

录入：edatop.com     点击：

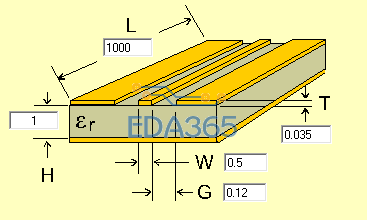

直接用微带线宽度太大，在网上找到可以用CPW画，而且线宽也挺合适的。但是却找不到到底如何用CPW在PCB板上画?中间一条信号线还可以理解，旁边的两个怎么画?求高手指教
