求教DXF导入问题
录入：edatop.com 点击：
cadence allegro里，dxf文件导入板框后，outline线并不连续，拐角处断开，如何重新连在一起?
还给结构，或者自己用CAD连接一下
重新画，我还不如在ALLEGRO里
结构比较复杂，重新画太费时，现在需要把断接处连上
导入到dimension，然后按dimension再画。
这样解决太麻烦了，等于重新画，重新导到哪层都无所谓
让结构工程师，把这个边框再重新用多段线的属性重新画一遍即可。

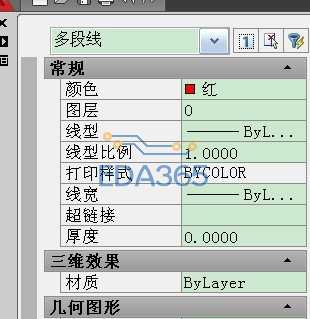

在你导入前，先检查一下，你要的边框的特性是什么。如附图。
allegro只支持线、圆弧、多段线，非汉字的字符，其他的都不支持
所以，你要确保你要用的闭合区域是属于多段线或是圆。圆弧的应该没什么问题吧。
通过上述方法，导进来的边框也是shape属性，这样要用起来就很好用了（可以直接copy route keepin 啥的）。所以，我每次都会要求结构工程师把闭合边框做成多段线。
