四层板 BGA 芯片散出后,如何布线,大家讲讲经验(有图)

录入:edatop.com     点击:

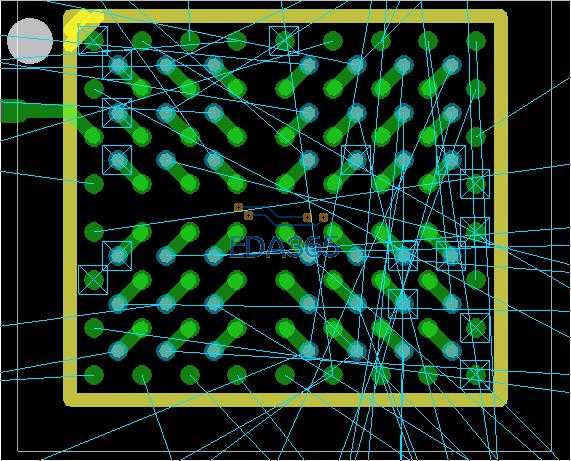

如图,先对BGA做了散出,然后在地和电源NET设置打叉, 如果是四层板,这些打了叉的地和电源要如何与内地层和内电源层相连接呢?需要手动来打过孔吗?散出的时候,过孔不是已经自动打好了吗?第一次做四层板,请教大家。

建立电源和地层的动态shape并指定电源和地网络
