请教一个元件封装库的问题
录入：edatop.com 点击：
我在作图的时候发生了一个问题

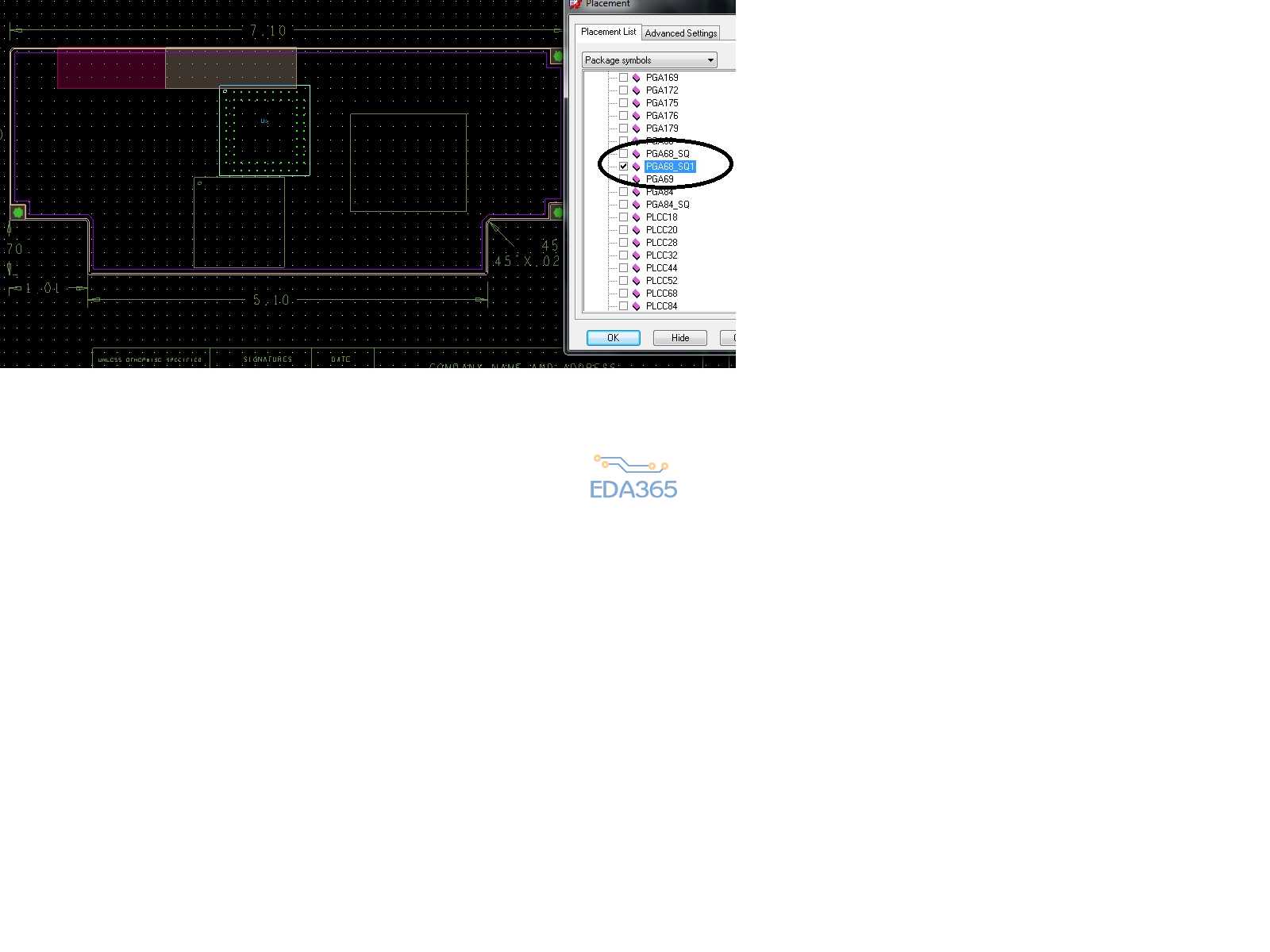

有一个芯片，封装的PGA68_SQ, 软件自带的库里是有这个封装的，但是因为pin脚和我的电路图中的不一样，所以我就想借用这个，改一下PIN脚的名称，再保存为一个PGA68_SQ1的文件在库里可以直接调用。

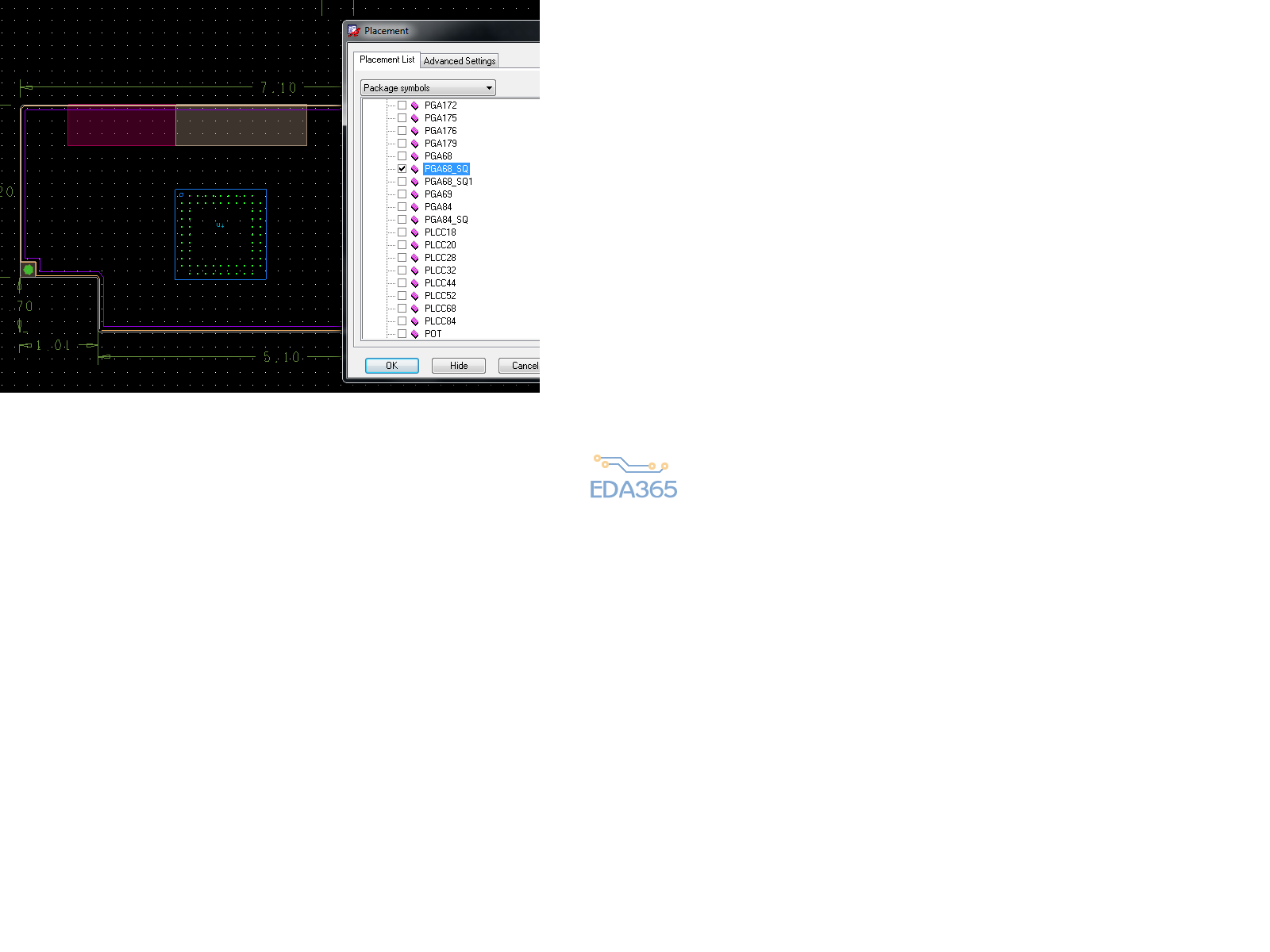

但是正常的库里调用原来的PGA68_SQ 是没有这个框的。详见附件GOOD.jpg

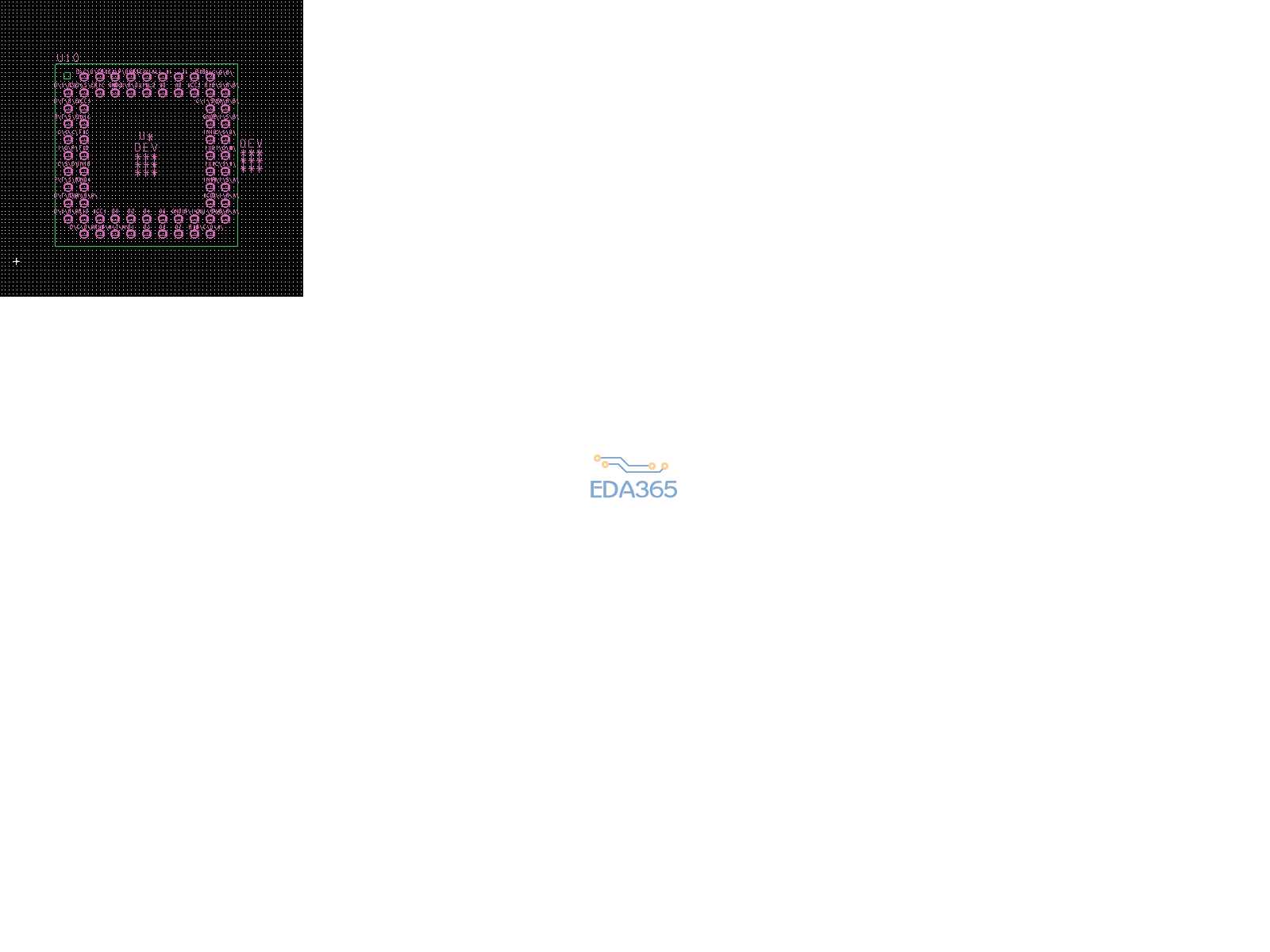

我在打开我改动以后的DRA 文件，也没发现这个框，（我自己认为这个事封装外框被我移动了，但是不知道怎么改回去），详见附件Original.jpg
那位高人大侠还望帮小弟我看一下，不胜感激。
谢谢
有一个芯片，封装的PGA68_SQ, 软件自带的库里是有这个封装的，但是因为pin脚和我的电路图中的不一样，所以我就想借用这个，改一下PIN脚的名称，再保存为一个PGA68_SQ1的文件在库里可以直接调用。
但是正常的库里调用原来的PGA68_SQ 是没有这个框的。详见附件GOOD.jpg
我在打开我改动以后的DRA 文件，也没发现这个框，（我自己认为这个事封装外框被我移动了，但是不知道怎么改回去），详见附件Original.jpg
那位高人大侠还望帮小弟我看一下，不胜感激。
谢谢
没人回答吗?
帮帮忙啊。
改pin脚的时候是不是动过整个封装的位置
看图像是移动的时候没把所有的层都移动
我也是这么想的，看情况就是封装被移动了。
现在的问题是怎么能改回去。
我在DRA 上看不到被移动的封装区域，而且添加新的封装区域也添加不上
有什么办法可以把我这个DRA改好?
谢谢
而且这也是一直困扰我的一个问题
就是当自建库文件的时候，封装区域是自己画出来的
但是系统自动建立的时候，看不到封装区域
那个命令或者选项可以让我看到?
把所有的层都打开就看得到了
别说你不知道怎么打开所有层哦
