大電流的板子求見解

录入：edatop.com 点击：

小弟有塊四層板要流經40A的大電流
根據 40mil線寬為1A的理論
發現每層走線要4OOMIL左右
但是發現其實在每層鋪不同網絡的銅就解決了並在鋪銅區打上一些過孔
只是這種設計的板子有需要把每層1OZ提升到4OZ嗎
各位先進有何見解

1.使用厚铜板，就像你说的，1oz改成4oz。
2.铺的铜上开一条阻焊和钢网，印锡加厚。

根據 40mil線寬為1A的理論2 N$ Y0 P0 E& E

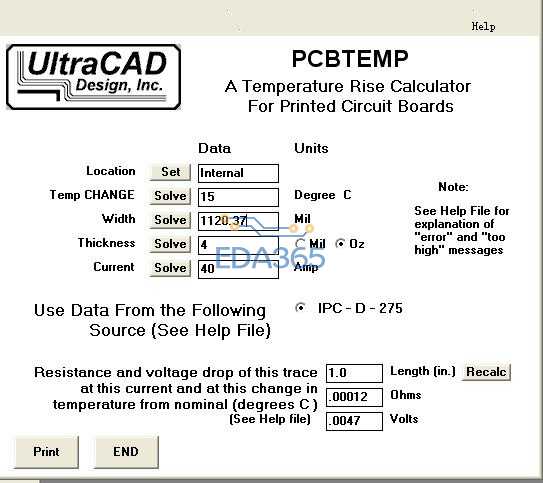

發現每層走線要4OOMIL左右.--------这只是理论，通流能力还与温升，铜厚，走线层都有一定关系，以通流40A，温升15度，铜厚4oz的情况下，内层需要

感謝阿都是正確的答案
只可惜我現在面臨的都是人的問題
感謝感謝謝謝您們的意見
