求教allegro铜皮分割?急

录入:edatop.com     点击:
做了个单层板,因铺的铜地面积有些大,所以想所以这块地分割下? 四层板的地,知道怎么做,但是单层板的做不来,根据说的,分割不行?好像和有地层的分割不一样? 请教?

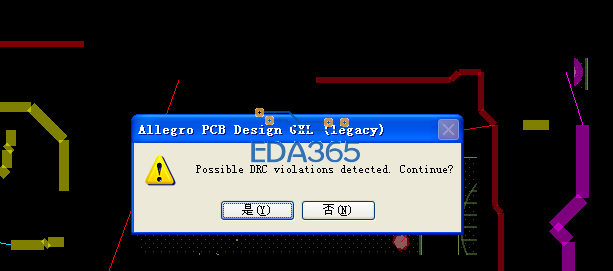

就是如何去分割铜皮 用anti etch做不到,出现如下,但用这个能分割多层板,但是在BOT层上分割铜皮(地)我是新手
用的是allegro
问题较菜,不 要见笑哈?


用ROUTE KEEPOUT 隔离做

分什么分,重新画上自己想要的外形框,设置一下优先级即可

直接用铜铺

直接画出几个shape。

哦哦,已经知道了,多谢各位的指点,小弟多谢

这个优先级怎么设置?

分割表面层的shape怎么分割的呀
