热风焊盘问题，，求高手指导。感激不尽！

最近在学习cadence画图软件。今天在学习制作元器件的焊盘时遇到有关花焊盘（又名热风焊焊盘）的一些定义不是很懂，上网查了很多资料。还是不是很清楚其中的内径，外径已经开口宽度等一些概念，还希望高手就下面的图给予一些指导。谢谢！

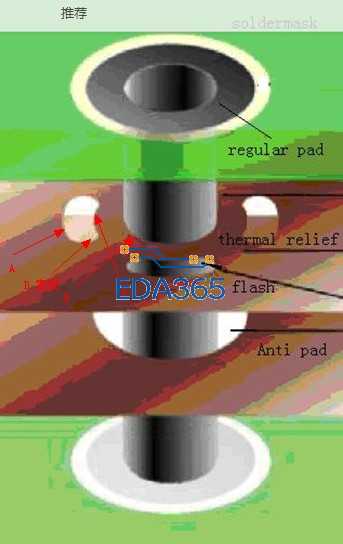

我在图中标出了一些标号，，方便进行进行描述。
另外我在网上也看到一些有关Thermal relief(花焊盘/热风焊盘)在尺寸上的选择问题：
a. Inner Diameter: Drill Size + 16MIL
b. Outer Diameter: Drill Size + 30MIL
c. Wed Open:    12 (当DRILL_SIZE = 10MIL以下）
                            15 (当DRILL_SIZE = 11~40MIL）
                            20 (当DRILL_SIZE = 41~70MIL）
                            30 (当DRILL_SIZE = 71~170 MIL）
                            40 (当DRILL_SIZE = 171 MIL以上）
对于其中的开口宽度，，按照以上的说法，，是不是就是说，开口宽度并不需要我们去计算，而是根据以上的DRILL_SIZE的大小范围来选取固定的开口宽度即可呢?如果不是对于这三者： Inner Diameter，Outer Diameter，Wed Open又该怎么计算呢?
谢谢各位给予知道的大哥大姐们，，谢谢了！

Thermal relief(花焊盘/热风焊盘)

刚开始不用这么要求吧，慢慢来吧，先做个通孔，简单的8-10的，用着多好

顶贴
我不懂，希望高手来指点一二，感谢

看看有没有现成的flash  查看下比例就好了  没有规定那么死的吧

顶 也是新手 概念不清楚做出来的东西都不晓得是怎么回事..

钻孔有个半径r1，它的焊盘的内径是r2，外径r3，热风焊盘内径r4，外径r5，我们一般要求r2大于等于r1，而r5可以等于r3，r4却必须大于r2，0.1mm以上。热风焊盘是为了防止焊锡过快凝固，也就是为了减少扇热，减少虚焊。

钻孔有个半径r1，它的焊盘的内径是r2，外径r3，热风焊盘内径r4，外径r5，我们一般要求r2大于等于r1，而r5可以等于r3，r4却必须大于r2，0.1mm以上。热风焊盘是为了防止焊锡过快凝固，也就是为了减少扇热，减少虚焊。

你在网上下个pcb editor 的快速教程，仔细理解下，我刚开始也是理解了好久。

略懂

哪有那个R1，R5的呀，越说越糊涂了，这为什么要用负片呢，为什么要做FLASH呢?

正常盘 热风盘 反盘 设计参数  有什么硬性要求吗  各自的作用

配置了一个热风焊盘后下面的大小没有跟着变化，谁知道为什么啊?疯掉了~~

补充：
setup里的显示也开了，flash也配置了，别的板子配置后下面的大小都跟着变的，这个板子配置后下面还是0，纠结啊 ！

这个涉及到出正片和负片吧 我也没弄过 我出gerber都用正片的
用正片就不用考虑花焊盘了 这些只要比焊盘大个0.1就行了
这些貌似有些是涉及到散热什么的- -
具体也不是很懂 求大神赐教
