关于建立焊盘的问题，请指教！
录入：edatop.com 点击：
我想用Pad Desinger 建立一个通孔焊盘，双面PCB用的！

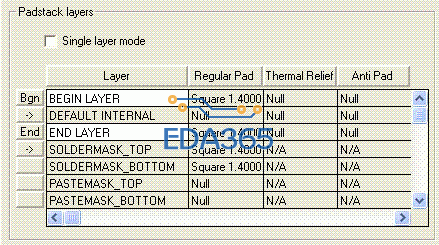

设置如下：
结果保存时提示：
PADSTACK WARNINGS:
DEFAULT INTERNAL: No pads are defined.
When loaded into a design, no internal pads will be added
for unmatched padstack layers or when additional internal
connection layers are added to the design.

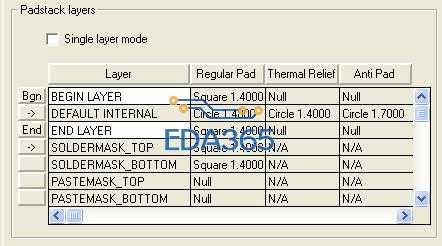

如果用LP Wizard生成如下：
保存，很正常！
为什么双面板通孔时，也要设置：DEFAULT INTERNAL 这一项呢?
设置如下：
结果保存时提示：
PADSTACK WARNINGS:
DEFAULT INTERNAL: No pads are defined.
When loaded into a design, no internal pads will be added
for unmatched padstack layers or when additional internal
connection layers are added to the design.
如果用LP Wizard生成如下：
保存，很正常！
为什么双面板通孔时，也要设置：DEFAULT INTERNAL 这一项呢?
只是一个警告，告诉你焊盘用在多层板时内层没有焊盘，对你双面板没影响，但为了方便以后使用，一般都把内层焊盘加上
同意
好的，谢谢！看了半天的资料，焊盘这块感觉还是有点晕，按说阻焊盘要比焊盘大个0.1mm左右，但是LP Wizard生成发的阻焊盘和焊盘一样大！用FPM生成的焊盘，有的防散热盘和反向盘都有！
个人感觉还是用ALTIUM软件做封装快捷！
手动画多好啊，不用那个什么wizard
我也觉得Allegro做封装麻烦，不过习惯了就好了，呵呵
