求教S5PV210处理方法

录入:edatop.com     点击:
最近本人绘制一块S5p210的电路板,遇见一些问题想让高手给解答一下:在绘图过程中如果我直接FUNOUT出引脚来连线,芯片靠近内部的连接线无法引出,如果手动打过孔与引脚连接呢,也会出现类似的问题,请问处理过S5P210的童鞋们,帮出出主意

看一下你的规则设置,0.1mm间距和线宽是可以出线的。再看一下BGA下是不是有区域规则。

我用的是16-10的过孔,局域规则已经设置了,局部线宽为4MIL

谢谢已经找到过孔和线宽线距的解决方法谢谢大家的帮忙

可否说明一下具体如何处理?

S5PV210的PICH是0.65mm的,用16-10的孔,两孔之间要能过线,那就要将线宽和间距规则改小,如果我没记错应该是3mil的线宽和间距!

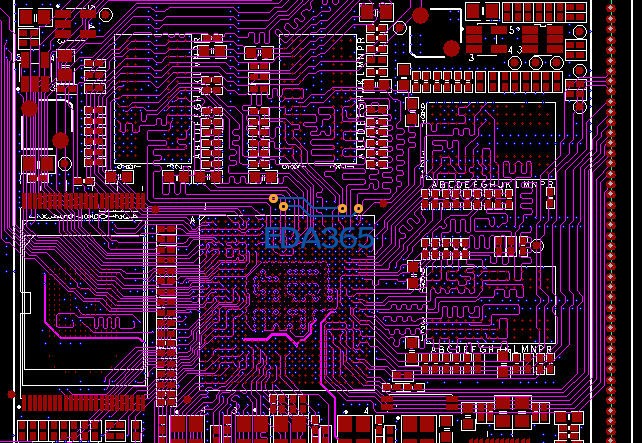

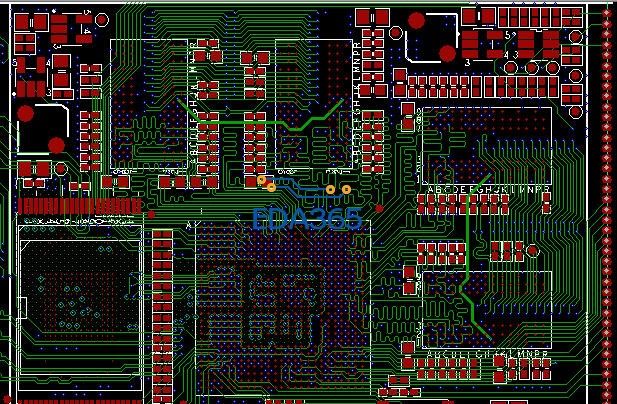

供你参考:210带4 ddr2
8/15的通孔,3.5mil孔与孔间距线宽!8层板,3个信号内层,bottom没有布器件!









手头没事,准备布这个板子了

画的不错,呵呵!

210有五个布线层吗?做的八层板?
