约束管理器中Max_parallel规则设置问题
录入：edatop.com 点击：
我按照示例在约束管理器中设置了Max_parallel规则，发现怎么调整走线都解决不了它带来的DRC问题，求高手讲解下下
怎么沉下去了，自己顶起来
怎么还没高手来看呀，我再顶
高手在哪里?
我再顶
加大两条走线距离或者是缩减耦合长度，如果drc没有消失，选择drc右键show element就有详细的说明；包括约束和违反的部分。

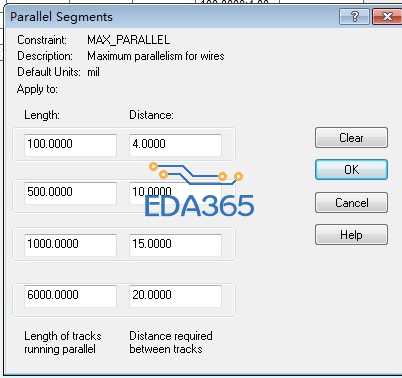

BZ能给我讲讲我附图设置的含义吗，看和我理解的是不是一样
Example: "1000:6:2000:7:4000:8:6000:10" implies that two traces which run parallel between 4 to 6 inches must be at least 8 mils apart.
PARALLEL表示当前NET同相邻允许平行走线的长度：如 1000:6表示 当间距为6MIL时，最大允许平行长度为1000MIL。
