16.3刷完网表，导不进器件，高人指点下
录入：edatop.com 点击：
导一个器件时，错误提示：E- because WARNING(SPMHUT-127): Could not find padstack PAD41.
due to ERROR(SPMHDB-274): Unable to load flash symbol PAD41 (Check PSMPATH setting for this symbol).
我是从另一个单板导出的库，再导入时就出现问题了，高人指点下
due to ERROR(SPMHDB-274): Unable to load flash symbol PAD41 (Check PSMPATH setting for this symbol).
我是从另一个单板导出的库，再导入时就出现问题了，高人指点下
Unable to load flash symbol PAD41 就是说找不到这个FLASH了 你看下你设置的路径里面有没有这个symbol，一般要么是丢了 要么是名字出问题了 对应不上了 就会报错
路径应该没问题，要不就导不进网表，现在就是不知道库出了什么问题，对建库不是很懂，
flash焊盘是建通孔型焊盘要整的玩意儿 是焊盘的底层依赖 你有用这个PAD42 flash做的焊盘弄的封装 但路径下没有这个flash 建一个就好
楼上正解。

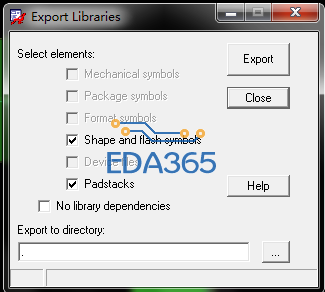

因为你的库是从别的地方弄来的，所以有个简单的方法，你用Allegro打开你需要的那个器件封装，File--Export--Libraries--勾选里面的两项，如图，导出到你设置的焊盘路径里去，应该就可以了
