大侠求救，这是什么东西？

大侠求救，这是什么东西?
这个东西出现在用过Fanout命令后的器件的所以网络上，只要Fanout后，再用修线工具就会出现这东西，因为出现了这东西，修线时就出现了断点，连不起来，很烦，求哪位大侠帮帮我。软件版本，Allegro 16.3,没打任何补丁。

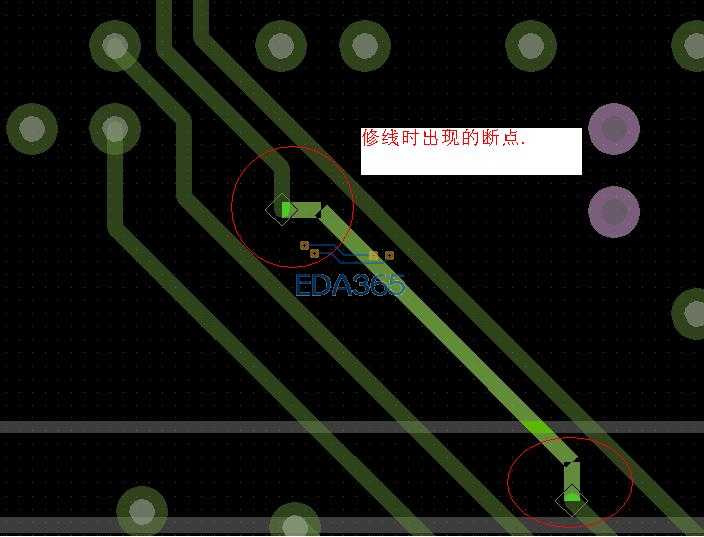

修线时出现的断点

这是什么东西?

在线等，谢谢！

大家都没有这个问题吗?

遇到过啊  只要简单移一下线或者重新连一下 就可以消了吧  真不行check后 保存关闭 再打开试试

这样操作还是有的，只是位置移一下而已。
CHECK后重新打开还是一样的。

那我就不知道了 多问问别人吧

你试着把group属性去掉看看

小编有切过板子么?

标准答案

有效的话，给鼓励一下

切板子是指什么?
我好像没做什么特别的操作。

大侠，怎么操作，怎么我一用这工具，走线都暗下去了，也选中不了走线。

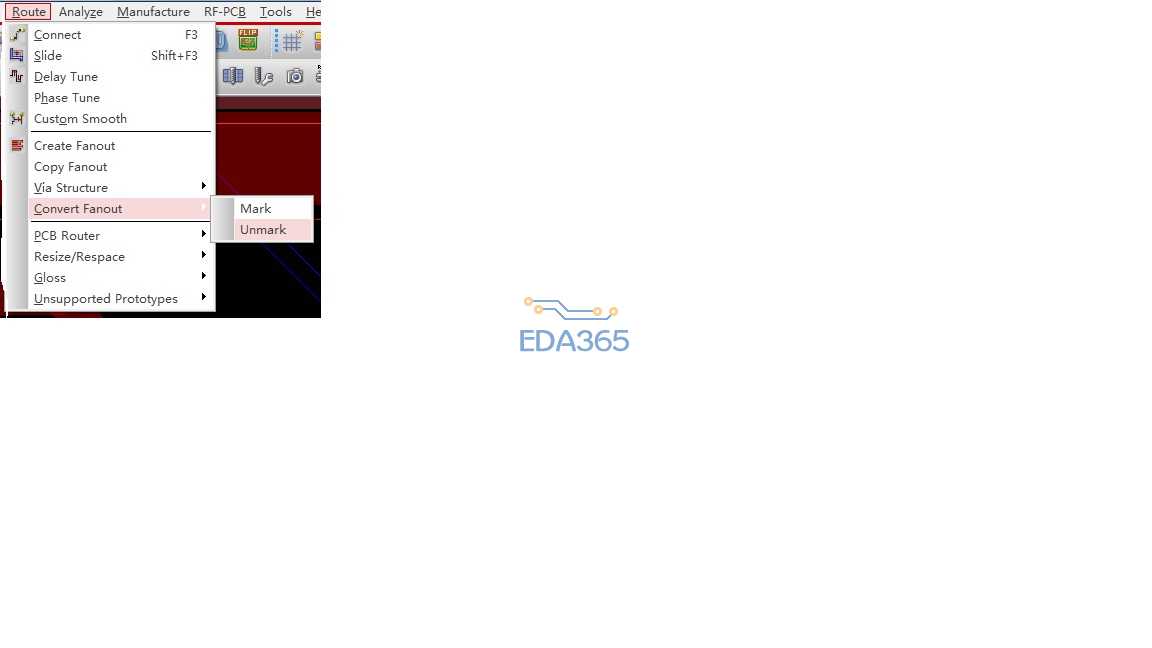

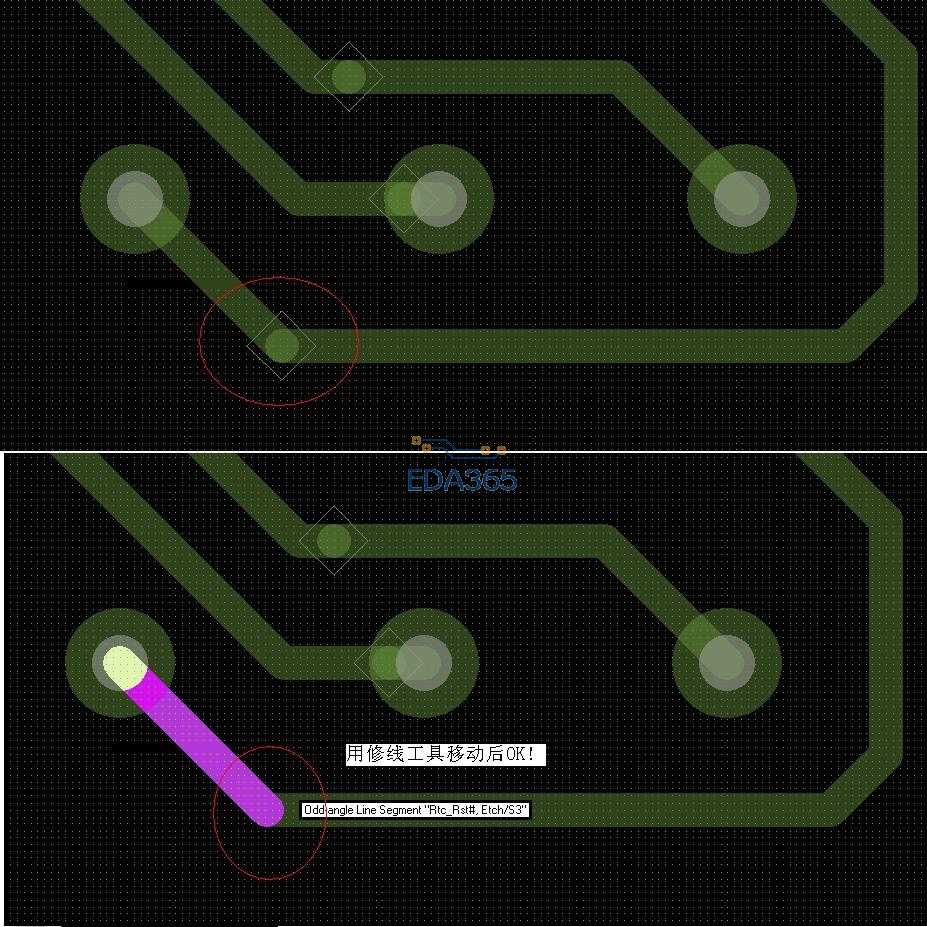

点选扇出过的过孔或焊盘（过孔已删除时）
然后再调动一下线试试

为了进一步说明问题，先了解一下扇出的特点吧。经从焊盘扇出后的过孔及CLINE已与焊盘及SYMBOL组合在一起。如果移动SYMBOL，过孔及CLINE将一起移动，且过孔及CLINE的相对位置、形状与长度都保持不变。经UNMARK命令处理后，就解除了扇出的组合作用。MARK命令的作用正相反，使连接焊盘的过孔转换为扇出模式。
实际上，焊盘扇出也是一种组合Group模式,所以与一般组合形式一样，其Cline（已删除过孔）端点标有菱形标记，同样也可以对其线段及过孔进行编辑修改。只不过普通组合Group中线段上的菱形标记需拆散相应的组合Group，才能消除；而扇出组合产生的菱形标记就用以上提供的方法消除。在实际设计中，灵活运用扇出组合特性的Mark与Unmark转换，有时会收到与Group一样的效果。
另外，设计复用产生的对象元素也是以组合Group的模式体现出来，其Cline端点同样会出现菱形标记。当然，拆散组合后就会消失。

已经操作过，操作没有问题，但问题仍就没有解决。
谢谢你的帮阻，办法已经有了，就是7楼rx_78gp02a 的办法，去掉Group属性后，再用修线工具修一下就OK了。
在此，谢谢rx_78gp02a 大侠！

去掉Group属性后，再用修线工具修一下就OK了，您的方法有效,谢谢！
