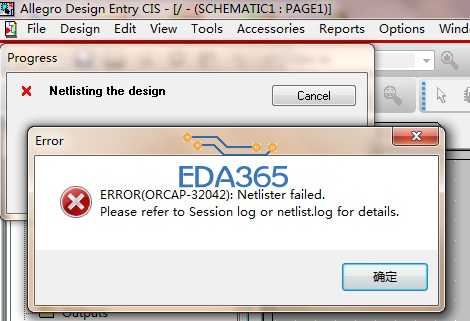

ORCAD生成网络表出错了，要怎么查看

window--session log  找找看

你看看你的网表文件是不是和元器件的封装文件（.dra文件）、板子文件.brd文件在同一个文件夹下，而且板子文件要和原理图文件同名。试试看吧。

是需要在同一文件夹下还是不能在同一文件夹下啊?
板子还没建呢，和板子什么关系哦

別聽三樓鬼扯 , 還在出 netlist 階段 , 又不是在 net in .
更何況誰說一定要把 Dra 和 Brd 放一起的 , 那是沒設定 library 路徑的人才這麼處理.
還是看 secceion log 才是正途.

我所提到的都要在同一个文件夹下哈，板子文件后来创建的话也要创建在那。

先问下，你的drc检查都通过了没?先保证drc检查没有错误再说吧。

这个你就太绝对了，有时候前面一步出问题了，可能就会出现各种诡异的问题。

另外，我设置了psm和pad路径，已经library的路径哈，现在我的板子都快投板了，以前遇到的问题通过这种方式都解决了。不过可能还是有瑕疵吧，忘高手指点。

我知道了啊，先给分。今晚回去试试你们说的，谢谢了

这个是出网表的问题，不是导入网表，和dra、psm没有任何关系，多数错误是原理图symbol的属性造成的，你看看session log文件就知道具体的错误在哪里了。

我打开的原理图是ORCAD自带的原理图

这个误导人
cadence没有要求网表和封装文件 PCB文件要在同一个文件夹下
也没有要求板子文件和PCB文件要同名

前面那个是自己摸索的，后面所说：板子文件和原理图文件要同名，是教程说的，请大侠指教，呵呵。

哦，对了，我的封装都是用LP WIZARD 画的，生成的东西它都在一个文件夹下面，所以我也懒得一个个分类，直接放一个文件夹。
