倒F天线的错误
录入：edatop.com 点击：
大家好，这里我想请教大家两个问题。

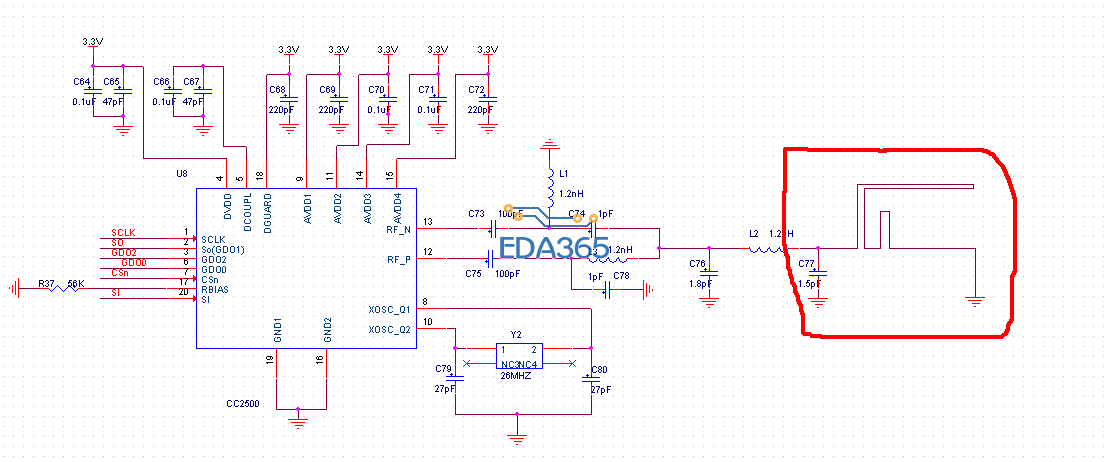

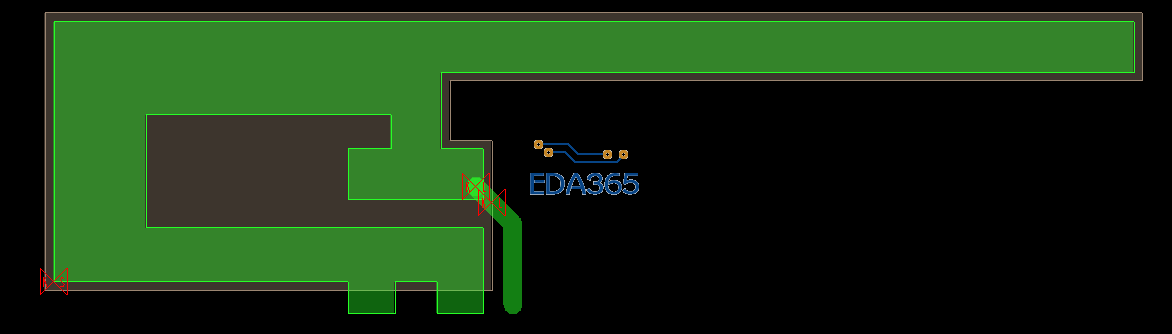

1、首先是我画的天线是直接在PCB Editor上画进去的，所以没有制作它封装，但这样出现的问题是：单独放进此天线，是没有和应该和它相连的电容链接起来，所以我的问题时 ：我要怎样操作，才能实现二者的链接，而非天线独自存在。

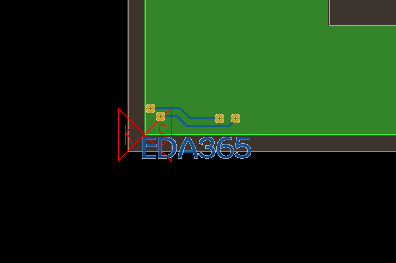

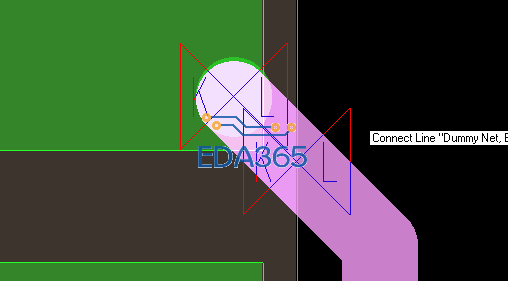

2、第二个问题是：画天线时，出现了DRC错误，但是我不太明白这是什么错误。（对了，我用的是cadence 软件制作的）
图片如下：
1、首先是我画的天线是直接在PCB Editor上画进去的，所以没有制作它封装，但这样出现的问题是：单独放进此天线，是没有和应该和它相连的电容链接起来，所以我的问题时 ：我要怎样操作，才能实现二者的链接，而非天线独自存在。
2、第二个问题是：画天线时，出现了DRC错误，但是我不太明白这是什么错误。（对了，我用的是cadence 软件制作的）
图片如下：

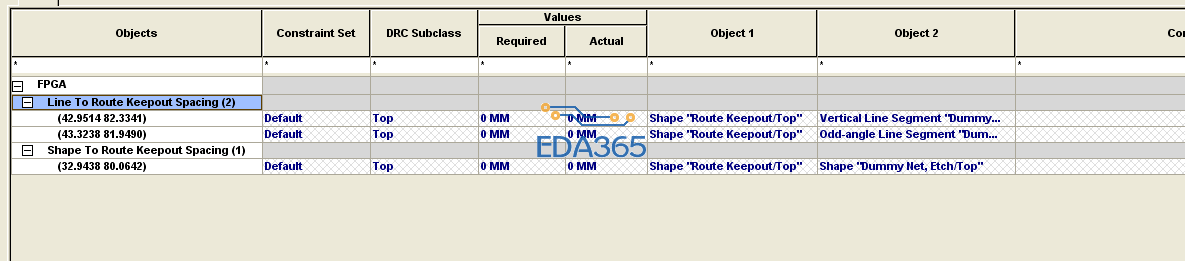

接上：它的DRC错误显示如下图所示。
那的天线那里有走线的限制区，你看一下是不是有一个routkeepout的shape在那里，这种错误可以忽略他，或者，你单独做一个routkeepout，在其他的层面，如TOP、GND、VCC、BOT。在TOP走线，就单独加三个层面的routKOUT！就可以了！
试问小编这个问题解决了吗?
能否将天线做成封装呢? 我刚开始学allegro， 做天线的时候遇到很多问题。 盼复！
可以做成一個零件
可是你要先建立特殊形狀的pad才可以成一個零件
最好是做成一个封装，这样每次调用也方便
