SPB16.5 Design Entry CIS Auto Reference问题
录入：edatop.com 点击：
Design Entry CIS以前在16.3的时候，如果进行了元件标号分页设置，以后在页面复制或添加同类元件时，会以当前页的标号范围来自动添加元件标号。现在16.5以后，同样情况，元件标号却以最后一页的标号范围来添加元件标号，很不方便。不知大家是否遇到过同样问题。还是需在什么地方有什么设置?
你试试看，但是多页原理图的话，我们一般都是统一编号的，不会单页编号，因为对最后输出BOM会有影响

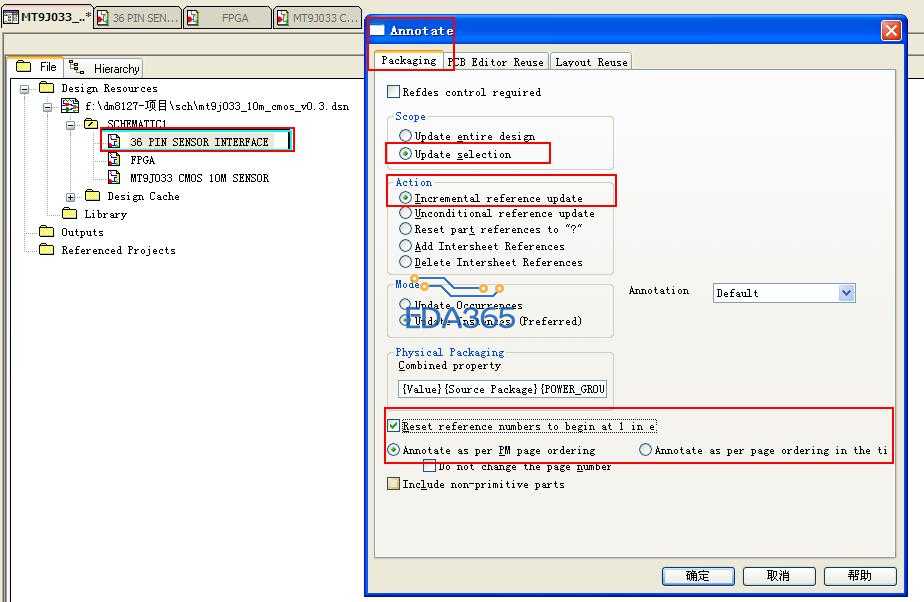

你是每张图纸单独编号吗?如果是这样的话，那就要单页操作了，比喻你在某一页中添加了新的元器件，比喻电阻，你首先要将新添加的电阻位号改成 R?，然后回到你的工程目录中选中你需要更改的单页原理图，T00LS------>Annotate，余下的操作如图。
你试试看，但是多页原理图的话，我们一般都是统一编号的，不会单页编号，因为对最后输出BOM会有影响
我说的意思是在修改某页原理图时，为什么添加或复制元件时自动产生的标号不是在本页范围内增加，而是以最后一页的范围来增加。你说的情况我知道。
我说的意思是在修改某页原理图时，为什么添加或复制元件时自动产生的标号不是在本页范围内增加，而是以最后一页的范围来增加。你说的情况我知道。
>>那最后的bom岂不是有相同的器件位号了吗，岂不是很危险?
我的前提是前面已经进行过分页标号设置了，自动标号怎么会重号呢?
