导入DXF 时出现错误，求解？
录入：edatop.com 点击：

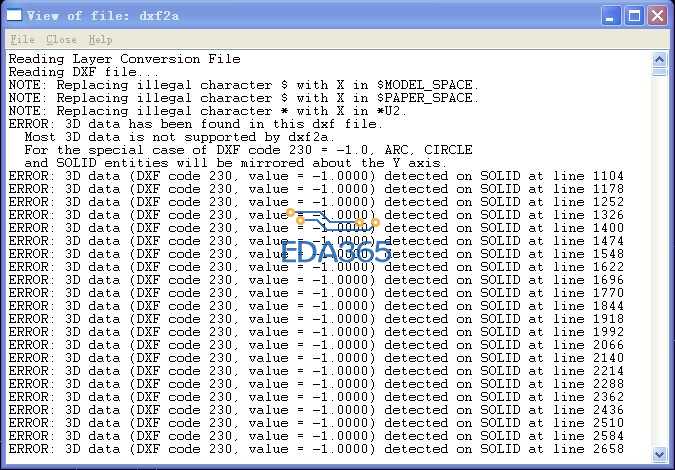

在新更新DXF时总是出现以下错误，但是图面还是能导进来，请教一下高手是什么问题?同一图面先导TOP没事，再导BOT就出现错误。
说这一层不支持DXP 试试不同的单位 还有导DXF时旁边的选项
单位我选的都是MM，而且旁边也勾选了保持现有的文档， 能把图导进来，但就是会出现在这样的错误。
allegro不支持3D特征，
这个dxf应该是直接从3d文件转过来的，里面包含了3d特征，试一试在autocad中over kill掉。
注意 点cad中的线框属性，不知道怎么办的，就框选分解
怎样弄?
