SMD焊盘与焊盘上面金属孔问题
录入：edatop.com 点击：
主要有两个问题：

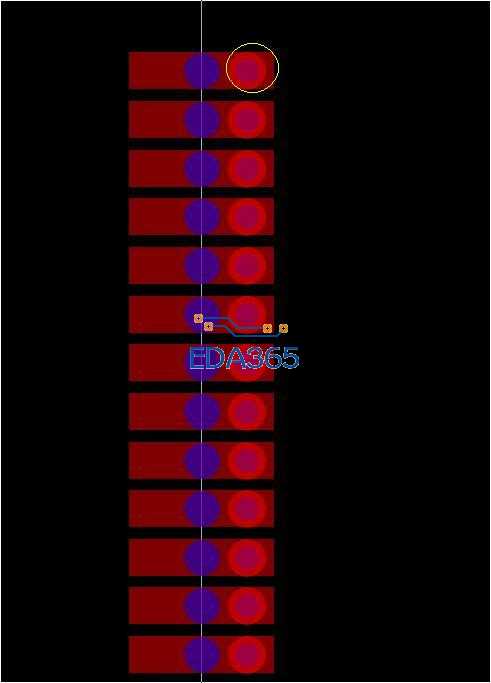

1. 如何在封装里同一个SMD焊盘上面放一个金属孔，实际拉线的时候不是从SMD pin上拉出来，而是从金属孔这边拉出来，我在建封装时放置金属孔，如果采用connector pin，那就需要pin number，会和前面放好的SMD pin有冲突，如果把金属孔建成connect pin，而SMD焊盘建成Mechincal pin，实际PCB洗板的时候金属孔会不会和SMD焊盘网络属性不一样?求大神们赐教！
金属孔之所以做在封装里，那是因为pin 比较多，金属孔的位置也需要精确，不能再pcb里随便放的
还有其他方法吗?
1. 如何在封装里同一个SMD焊盘上面放一个金属孔，实际拉线的时候不是从SMD pin上拉出来，而是从金属孔这边拉出来，我在建封装时放置金属孔，如果采用connector pin，那就需要pin number，会和前面放好的SMD pin有冲突，如果把金属孔建成connect pin，而SMD焊盘建成Mechincal pin，实际PCB洗板的时候金属孔会不会和SMD焊盘网络属性不一样?求大神们赐教！
金属孔之所以做在封装里，那是因为pin 比较多，金属孔的位置也需要精确，不能再pcb里随便放的
还有其他方法吗?
焊盘用SHAPE于孔關聯看看。可惜ALLEGRO我卸崽了。
也可以在走线的时候打盘中孔，在封装里面做太麻烦了。
做焊盘的时候本来就可以设置金属化孔啊
问题是你这个孔是准备做成贯穿孔还是盲孔
如果是贯穿孔倒是很简单，在做焊盘的时候直接添加过孔就可以了
如果是盲孔就不好操作了，因为软件无法智能判断这个孔要打到第几层
