真心求助~Allegro中覆铜后如何完全包围焊盘呢，内有图片
录入：edatop.com 点击：
真心求助~Allegro中覆铜后如何完全包围焊盘呢，有图片：

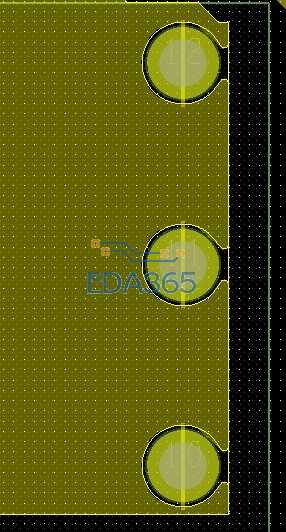

这是在软件里画的，指定网络覆铜后，器件焊盘与铜片只通过几跟线连接，我这个要走大电流所以不行，请我如何达到下面那个照片中的效果，谢谢。

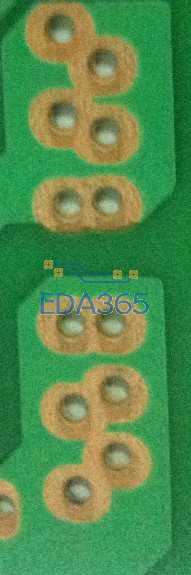

手机拍的，效果不好，见谅。
还有个疑问就是，我要开槽，我在本站上搜索得到只需要添加OUTLINE就可以，我在OUTLINE上画了一个矩形，请问大大，这样就可以了吗?

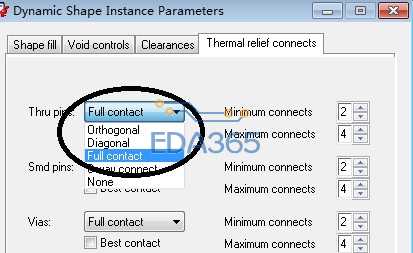

这个要设置动态铺铜的参数
开槽如果不出NCROUTE我一般画在dimension层上并标注尺寸，然后和钻孔符号层放在一个gerber里。
谢谢，，我了解了。
感谢大哥的帮忙。
正解喔

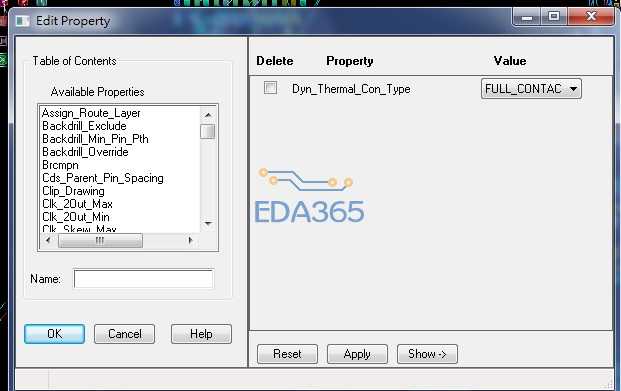

點選需要全覆銅的pin,然後進入 edot\Property , 找 Dyn_Themal_con_type ,選擇 Full_contac 可針對該pin
全覆銅,其餘pin 能保持花孔接法.
多谢分享！
正解
学习一下五楼的方法，谢谢！
