allegro关于钻孔，的问题求教各，上图先\\\
录入：edatop.com 点击：

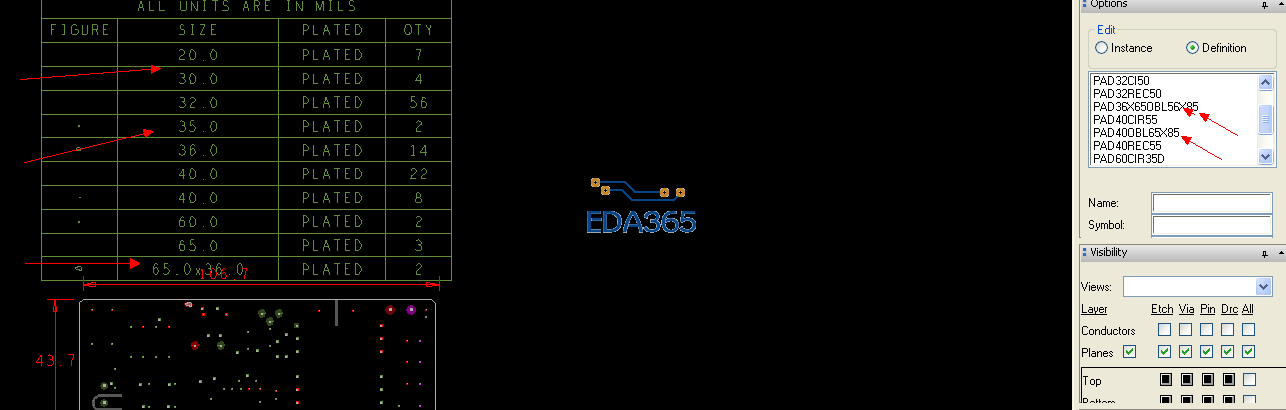

在出drill时为什么椭圆的的钻孔文件只显示，一个40。0 呢?（个数为8 的那个）而其实他的全名是40obl65x85为什么呢、?
不知是不是哪里设置的不对，还是 怎么回事，刚开始以为是没有出这个孔的文件时，
求教?
不知，这里有没有碰到这种情况的，
还是我哪里做的不对，但其他的封装都Ok
只是显示差别，不用管它
哦，对pcb的板的使用什么的，没有关系那?
那就好，谢谢啦！
话说为什么会有这样的差别呢
如图示的，右边的那两个椭圆孔，为什么，NC后，不能出现上面的表格中呢，（中间间更新过，焊盘）求教论坛达人哪，很纠结，
自己挺起来到前面，是为了让各位给小弟指条路，
那是槽孔 , 槽孔資料不是由 Drill 輸出的 , 是由 NC Route 產出的. 附檔名為 rou.
嗯，多谢了，我再看看，
