千年难遇的奇怪问题，请教各位大虾
录入：edatop.com 点击：

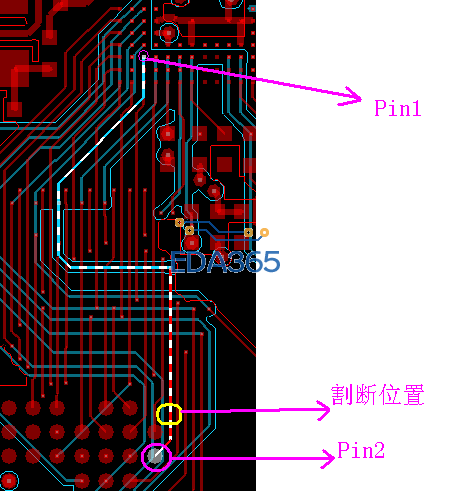

问题如图片所示：
PIN2为信号输出端，PIN1为信号输入端 走线路径为红色顶层盲孔到蓝色第三层，然后再从第三层直接到BGA焊盘引出。（蓝色第三层路径上多打了一个到第一层的盲孔）
实验一：用表二极管档量PIN2与PIN1通断情况，导通
实验二：用表电阻档量PIN2与PIN1之间电阻为0.8几欧姆
实验三：焊上PIN2所在的芯片。让PIN2芯片正常工作，在PIN1芯片处测量输出信号
测量结果，除了图中所示线路在PIN1处测量不到信号以外，其它管脚信号均正常
实验四：在线路顶层如图所示位置割断铜箔，此时测量PIN2输出信号正常，
线路线宽4,5mill，线距5mill，5mill盲孔 信号频率小于100KHZ
问题点如上所述，小批量20片板子问题点都相同，目前此批量板子已经封存待报废
为什么信号就是过不去呢?各位大虾小虾有没有遇到过这样的问题，或者是有何解决思路呢?
望大家指点迷津~~
PIN2为信号输出端，PIN1为信号输入端 走线路径为红色顶层盲孔到蓝色第三层，然后再从第三层直接到BGA焊盘引出。（蓝色第三层路径上多打了一个到第一层的盲孔）
实验一：用表二极管档量PIN2与PIN1通断情况，导通
实验二：用表电阻档量PIN2与PIN1之间电阻为0.8几欧姆
实验三：焊上PIN2所在的芯片。让PIN2芯片正常工作，在PIN1芯片处测量输出信号
测量结果，除了图中所示线路在PIN1处测量不到信号以外，其它管脚信号均正常
实验四：在线路顶层如图所示位置割断铜箔，此时测量PIN2输出信号正常，
线路线宽4,5mill，线距5mill，5mill盲孔 信号频率小于100KHZ
问题点如上所述，小批量20片板子问题点都相同，目前此批量板子已经封存待报废
为什么信号就是过不去呢?各位大虾小虾有没有遇到过这样的问题，或者是有何解决思路呢?
望大家指点迷津~~
你只测了通断，没有测短路情况，怀疑该信号在第三层和电源或地短路了，解决方法只有两头划断用线飞
确认没有和旁边线路或者别的线路短路，飞线方法无法实现，因为线在第三层，第二层还有线路，线引不出来的，现在怀疑是不是与第三层那一小段线包地有关?有没有这种可能呢?
用表测量该线路对电源和地是否短路。
