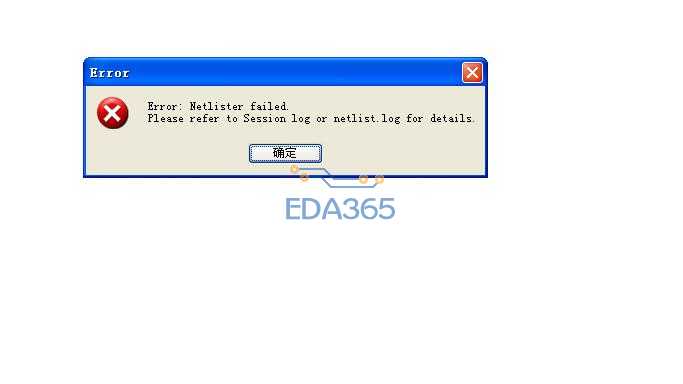

请教：从原理图中导出网表老是报这个错是怎么回事？
录入：edatop.com 点击：
叫你看具体的log，这也看不明白?
具体的log是这样
#1 Error [ALG0039] No components to package in design.
这是怎么回事，帮帮忙
你有元件封装没填，自己查下
PCB封装没做吧
原理图中填的封装找不到对应的PCB封装。
谢谢。可是我的封装都有啊。是不是路径不对啊?是这样的。我的封装是从别的板子导出来的。放在什么路径，它才能识别呢?请帮帮忙，感激不尽！
不同的版本可能设置有点不同
且以15.X的版本为例：
setup－user preferences－design_paths
设置padpath 和psmpath就能满足一般的应用了
自己对着软件提示慢慢看一下
你的原理图里面pcb footprint是空的吧?
