Allegro16.2 静态铜箔避让规则设置

录入:edatop.com     点击:

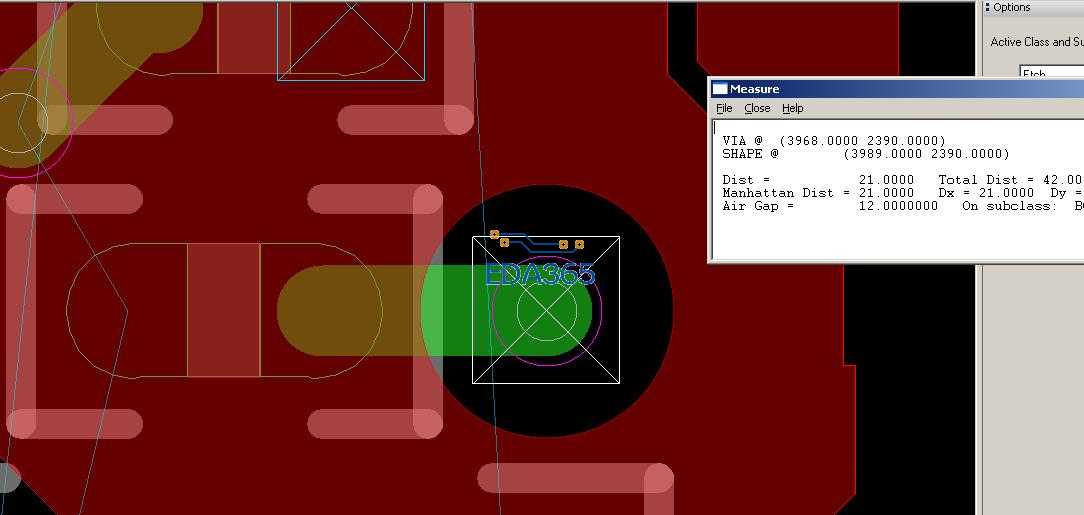

如果铺的是静态铜箔,手动避让时如何设置避让距离。比如我现在铜箔和via 避让后air gap=12mil,如何改小一点?补充一下,我的是16.2版本。



建议用动态铜铺铜,静态铜在修改铜时或删除多余铜时可以用到。

很少人会静态铜铺铜的,因为效率低还麻烦,动态铜只要规则设置好,框一下就搞定了。

我是初学者,不是很懂,动态铜规则在什么地方设置?

SHAPE-------GLOBAL  DYNAMIC  PARAMS

添加Shape的时候  Shape Filll 选择Dynamic Shape即可。
不要忘记指定网络

小弟谢谢各位了,谢谢!
