Allegro中画PCB时，走线的起点可以自己确定吗？就是随意拉线
录入：edatop.com 点击：

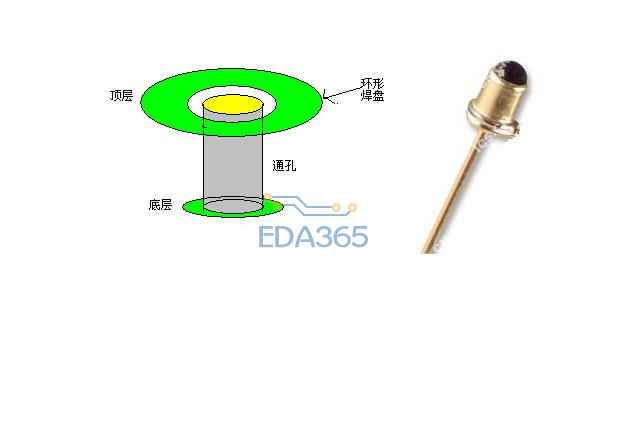

画PCB时，我画了一个两层板，有一个封装器件，顶层是环形焊盘，中间是一个通孔，底层是圆形的焊盘，每次想从环形处拉线时，走线时总是跑到圆心处，这怎么解决啊?请善良热心的人们指点一下
建立环形焊盘时中心点偏移到焊盘中
环形shape有引脚的属性吗?这个器件有两个引脚，如果没有引脚的属性，这个封装就是一个引脚，导入网标的时候会出错
我还有个问题，在封装里画的shape和PCB中画的shape是铜皮吗?可以导电
封装里面的SHAPE可以是铜皮，也可以不是。同样，PCB中的SHAPE也一样，关键你是在哪一个CLASS与SUBCALSS里加入的SHAPE。
