SI9000的使用
录入：edatop.com 点击：

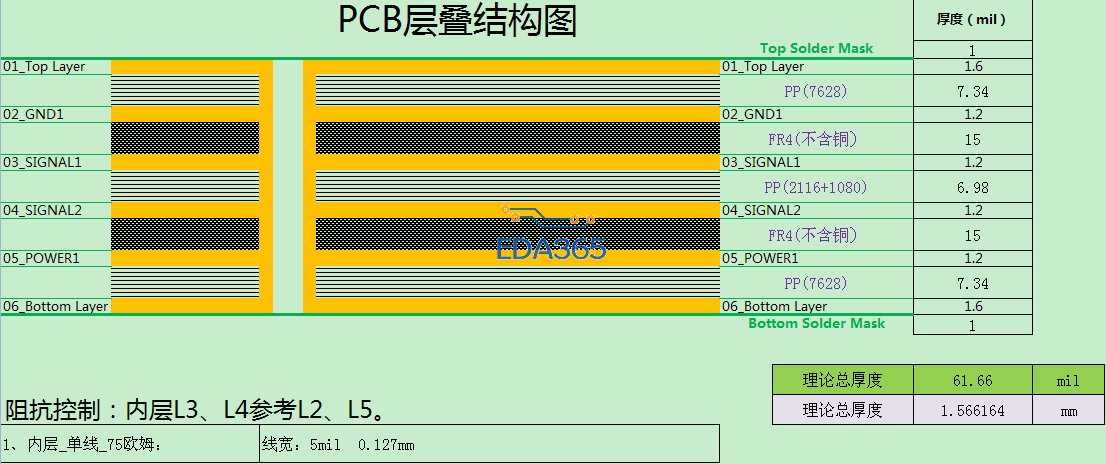

对于一个六层的板子，叠构是L1,ground，L3,L4,POWER, L6,（绿油厚度是1mil,内层铜厚是1.2mil,外层铜是1.6mil,胶片是7628，厚度是7.34mil，core的厚度是15mil，这个15mil是不含铜的厚度，core与core之间的胶片是2116+1080,厚度是6.98mil）现在我要算L3的75ohm的线的线宽，参考层是ground /plane，因为这个参考层不是相邻层，所以不知道该用哪种模型，还有他的参数该怎么确定，请帮忙将计算的图截给我看看，谢谢

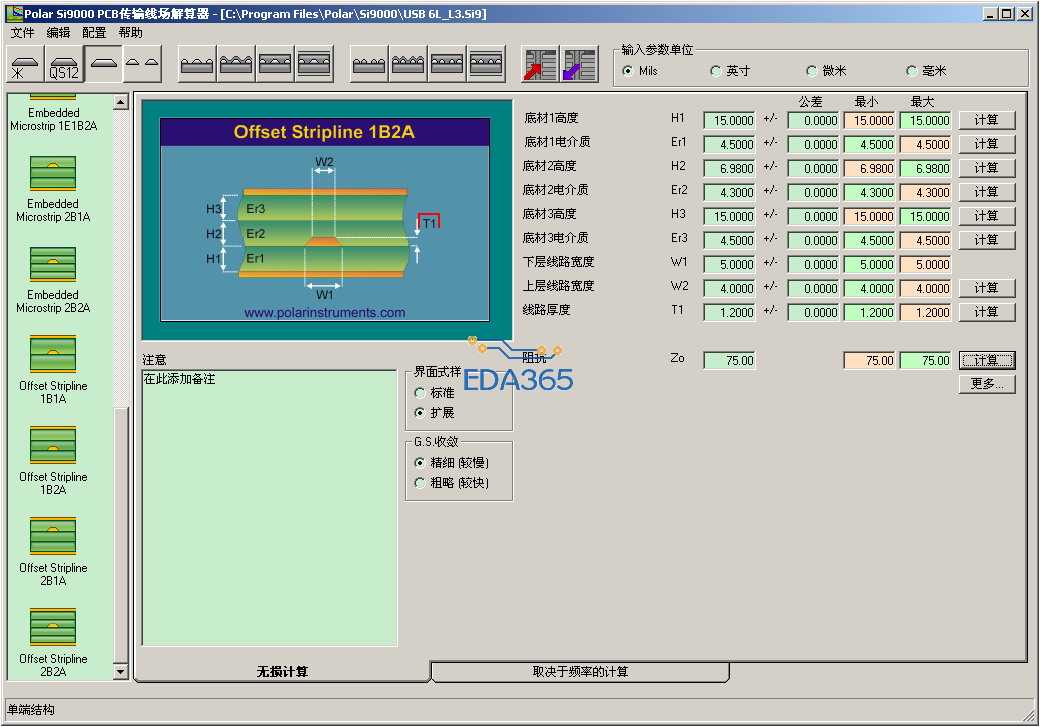

内层_单线_75欧姆
楼上正解
但是厂商提供的数据是5.7mil,不知道这是为什么，请再帮忙看看
是不是层叠结构变了?
或者是材料的介质常数不一样?
叠构是这样的，可能是你说的介电常数不同吧！还是谢谢你
mark
mark
