ALLEGRO16.3差分对问题
录入：edatop.com 点击：

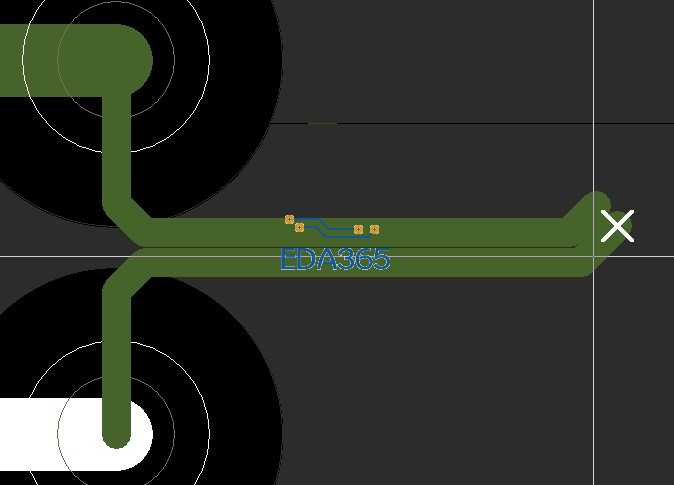

为什么差分对设好了。布线时两跟线之前没有间距了。
如下图。
如下图。
设置有误
能否具体点。
规则设置不对，打开约束管理器设置规则。Physical里的Differential Pair下的Primary gap 和neck gap别设为0就有间距了。不过规则设置不是这么简单的，说起来就复杂了，建议小编自己去学习下规则设置。
又学习了
差分对建议去电子约束中的差分对下去设置 min line wide Primary gap 就可以了 。
