用cam350查看从allegro导出的Gerber，为啥会出现两个钻孔信息不一致
录入：edatop.com 点击：
用cam350查看从allegro导出的Gerber，为啥会出现两个钻孔信息不一致的情况?有人遇到过吗?

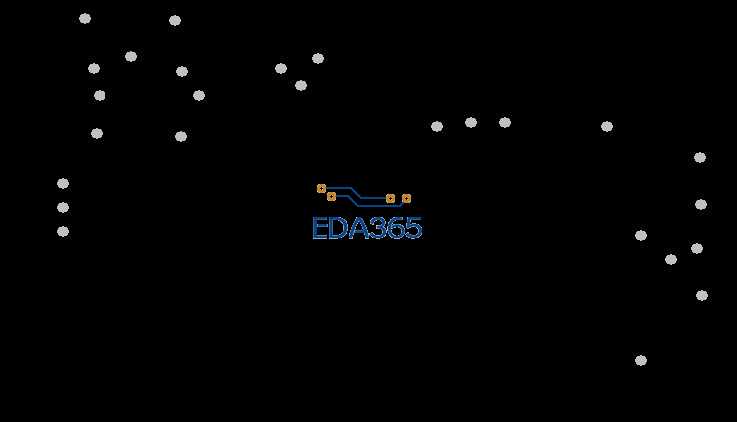

少了钻孔信息

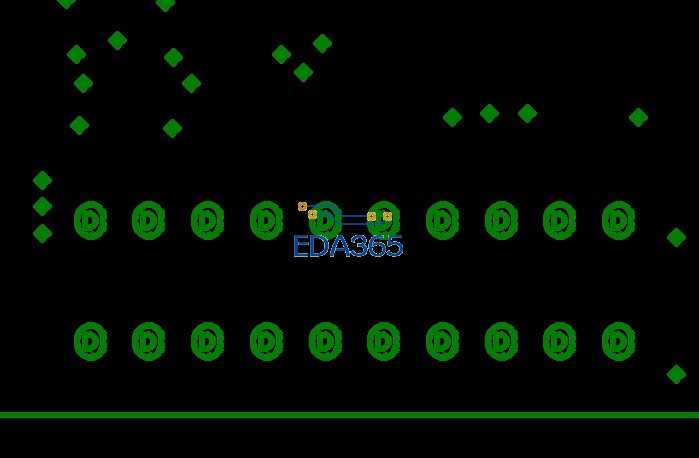

显示D的地方是要钻孔的

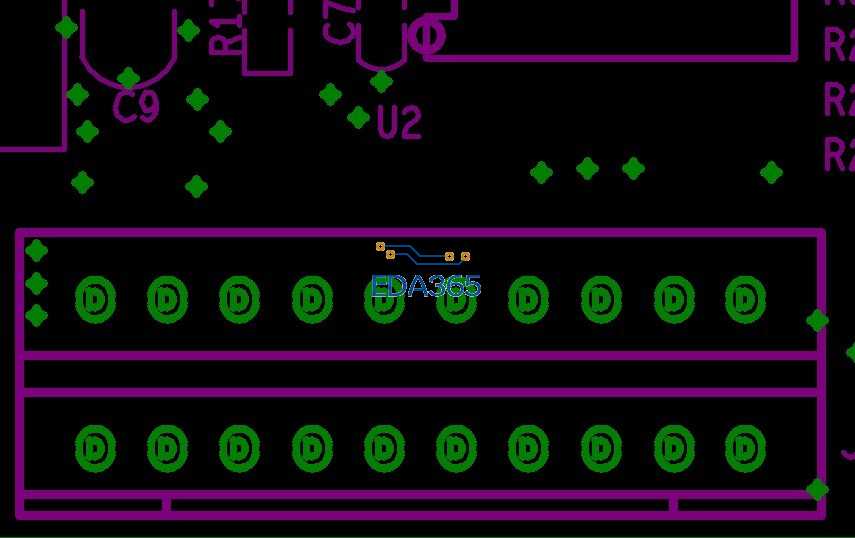

比较
我查看了这个器件的封装，看起来没什么问题。
器件封装图
少的那个是椭圆钻孔吗?椭圆钻孔貌似要另出一个光绘 NC Route

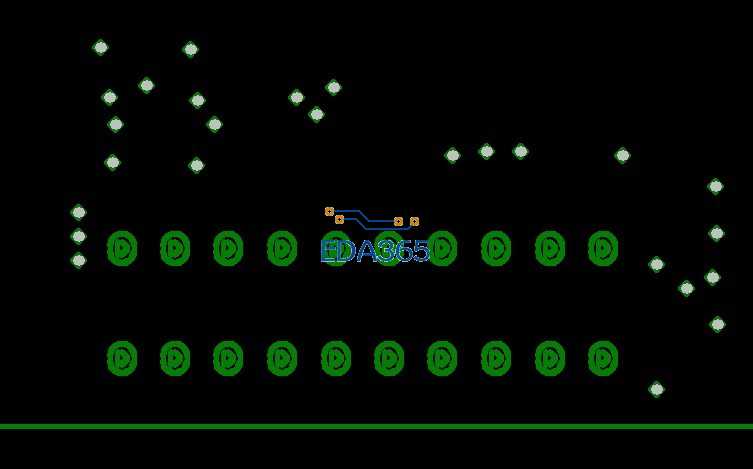

我直接用CAM350 打开 .drl 出现的是这样的（左下角） 不知道问什么 烦啊
这个问题是，钻孔设置的format比例和artwork里的format不一致导致的
是的，就是个椭圆形钻孔。一定要出rou文件么?
目前没遇到这个问题
