为什么拉线之后出现拐角而不是直线呢？
录入：edatop.com 点击：

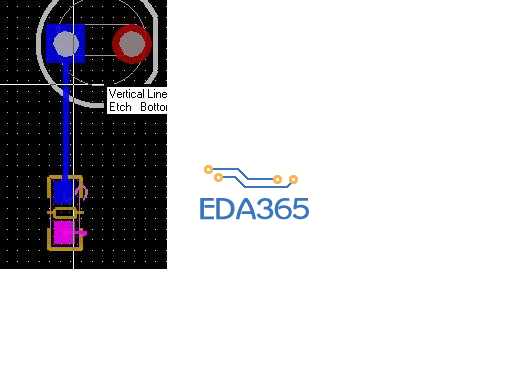

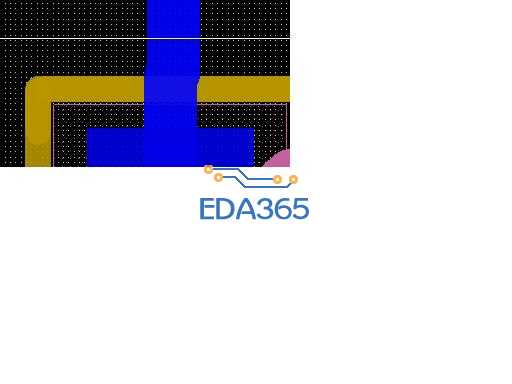

为什么元件对齐了，拉线之后出现拐角而不是直线呢如图
设置下走线的栅格数就搞定了
這個和格點無關 , 主要是因為走線進Pad 的 pad entry 設定問題.

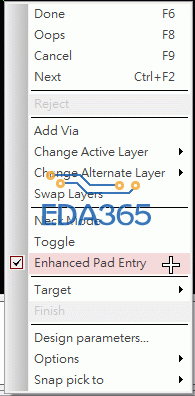

您這個狀態是設定使用 Enhance Pad Entry 模式 , 因此走線進或出 pad 都對以正角度或尖角區域來作為出線或進pad 的位置.
若不想要有這個效果就在走線時的滑鼠右鍵選單取消該功能即可.
lay线状态下，把options选项栏内Gridless项打勾.
用dimension测量下，两个焊盘到底是不是在同一条线上在说。
你先把连线删了，然后看看飞线是不是一条直线，如果不是那调整下，如果是的话，那就应该是楼上procomm1722 所说的问题。
真的是这样的，谢谢了
