请教:在查看artwork文件时发现silkscreen_top层和bottom层的文字太长太乱

录入:edatop.com     点击:

想请教下各位大虾:在查看artwork文件时发现silkscreen_top层和bottom层的文字太长太乱,这个怎么处理?我觉得主要的原因在于orcad在生成网表时就把器件的名字进行了从命名,比如说AD8051_MSOP_8,它重命名以后可能为“AD8051_MSOP_8_AD8051_MSOP_8_AD8051_MSOP_8”,而且silkscreen_top.art和silkscreen_bottom.art的文字都延长出了板子外面,这两个文件交给pcb生产商是不是会如实打出来?这样的话板子根本不能看啊,太乱了。


art文件是那样,刷出来的丝印就死那样。要不你生成第三方网表,打开看看。

平时你们是怎么处理这个问题的呢?生成第三方网表?你是说原理图生成网表时用其他软件?

没遇到过这个问题。capture可以生产第三方形式的网表,第三方网表没有那么严格。第三方的网表可以查看。


不同的格式要自己选,网上查查资料吧。

哦,我想问下,如果AD8051_MSOP_8这是器件在你原理图上的命名,导入到allegro后,它的名称是不是会改变呢?还是就是AD8051_MSOP_8?

不会变

额,这就奇怪了,为什么我原理图中器件的名称到allegro中会变得重复了几次。

对哦。你的器件名是value值吧。为什么会出现在丝印层啊?

我的名称是放在value。

value一般是放电容,电阻值之类的。那器件的名称应该出现在哪个层呢?

给个图吧。“AD8051_MSOP_8_AD8051_MSOP_8_AD8051_MSOP_8”,你这个出现在丝印层?这种AD**器件类型。不会出现在丝印层啊。

你说的丝印长字符是否会出现在板上,要看你给板厂的GERBER,GERBER什么样板厂就怎么做。
你说的那个器件,一般没有必要写出,你的“AD8051_MSOP_8_AD8051_MSOP_8_AD8051_MSOP_8”可以不用出。一个器件出个位号就不错了,比如R*,C*,如果位号太长,可以省略或者不出,因为调试时还要配合装配图和PCB原文件的。

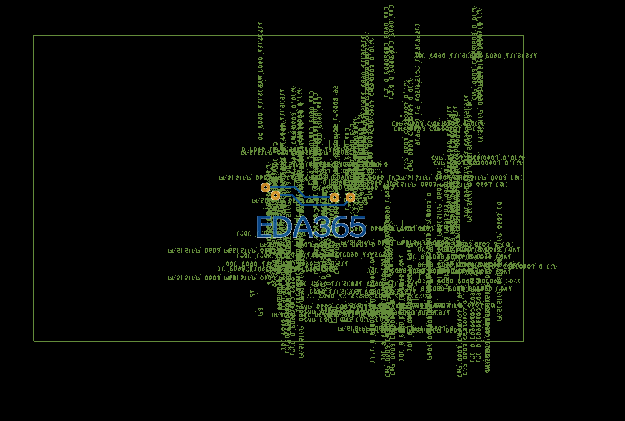

你看下附图

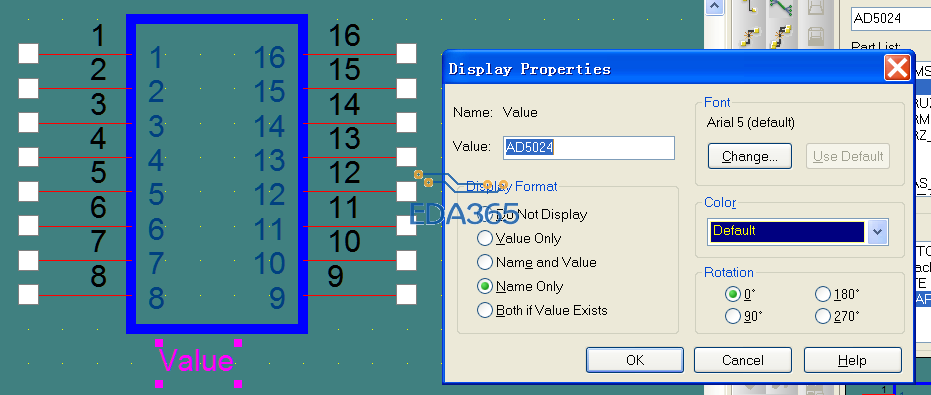

你看下,我觉得问题还是出在原理图



呵呵,我刚附图了,你看看,我觉得问题出在原理图部分。
