allegro 生成 ark文件尺寸比例无故缩小
录入：edatop.com 点击：
RT，一开始说metric会导致roundoff于是我把精度调掉4就没这个warning了，但是生成后，板子比原来尺寸缩小1000倍，导致线宽什么都忽略成默认最小宽度，反复生成多次无解啊，求教
这是个诡异的问题啊，你是按照教程来的吧?你在新建viewgerber.brd板子文件后有没有设置足够大的纸张啊?setup——design parameters里面设置大小。
全都删了，后来也莫名其妙的好了，估计是软件bug吧，一开始是报错单位从english改到metric会有roundoff的warning，然后我就改成了metric后来忽略这个报错就好了
呵呵，估计是bug吧。
你用什么工具看的ark文件，仔细对照自己设置的参数
cam350v10.5,好了后看就正常了，原来看是没有线宽的

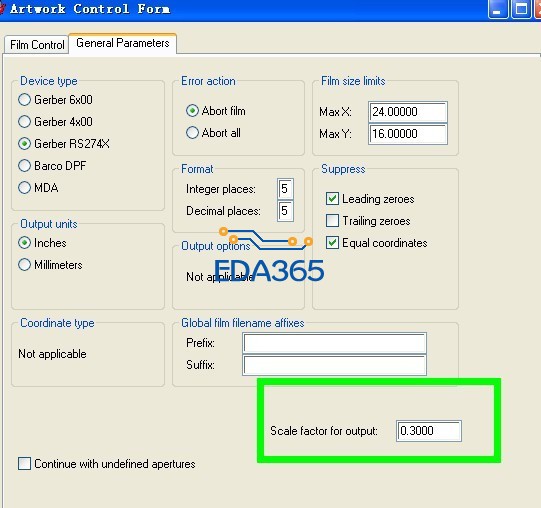

你是不是把这里的比例因子设置了。
