刚刚走线4层板，有几个问题请教高手！（有图有真象）
录入：edatop.com 点击：

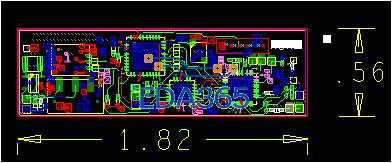

如题，
是一块带音频有DSP功能的板子。
1. 板子比一块AAA7号干电池稍大，刚刚走完线，因板子小，四层板，并且在VCC电源层也走了少许线，地层保持干净，没有走线。电源层（1.8V，3.3V）怎么做电源分割呢，要注意些什么? 地层（模拟地、数字地，通过0电阻相连）也要分开吗?
2. 上、下外部的走线层，还需要铺地铜吗?
感谢大家！
是一块带音频有DSP功能的板子。
1. 板子比一块AAA7号干电池稍大，刚刚走完线，因板子小，四层板，并且在VCC电源层也走了少许线，地层保持干净，没有走线。电源层（1.8V，3.3V）怎么做电源分割呢，要注意些什么? 地层（模拟地、数字地，通过0电阻相连）也要分开吗?
2. 上、下外部的走线层，还需要铺地铜吗?
感谢大家！
电源层走线的话，那就用正片吧，加shape当电源岛就好。
模拟数字地当然要分开了，不然还区分干嘛。有完整参考地平面的话，上下层可以不用敷铜。
已经在电源层走完线了，之前用的负片，怎么样改成正片呢?改过之后，没有影响吧
