allegro走线线宽不变化，pad显示不正常
录入：edatop.com 点击：

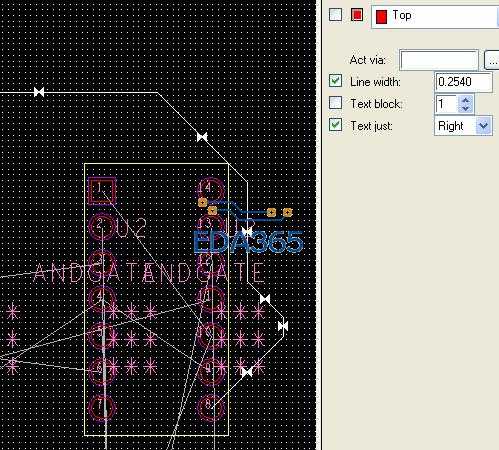

如图所示，allegro15.5 版本
pad怎么设置才能显示实心呢?
改变线宽为什么不变化?
谢谢
去坛子里面搜搜
到 Drawing Option 去設定 Fill Pad .
另外你是用 Line 去拉電氣線是不對的.
你要用 Connector 去拉線才正確.
