关于Cadence Concept HDL元件封装的问题
录入：edatop.com 点击：

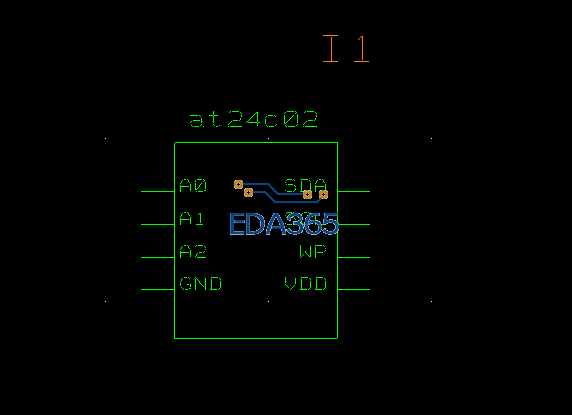

在Cadence Concept HDL原理图中放置元件后,元件Symbol引脚序号不能显示出来,请教斑竹:?
怎木有回应:
班竹旅游去了?
大虾流浪到天涯?
package以后就出来了

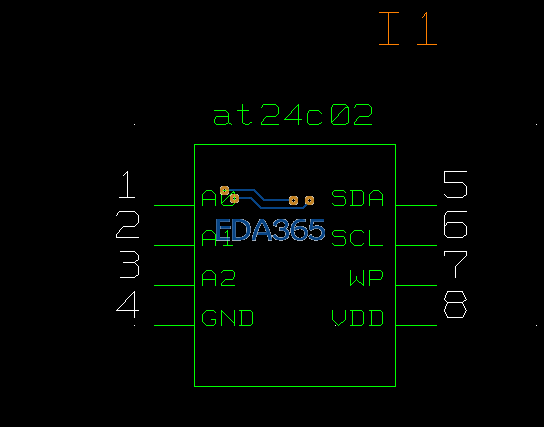

第2张图片就是package以后,在原理图页中放置Symbol的情形！
component----section----single section...
看来用Cadence Concept HDL作封装画原理图的人太少,郁闷中.....
问题已解决:component----section----single section...
谢谢pex857617729 ！
谢谢你的回复！

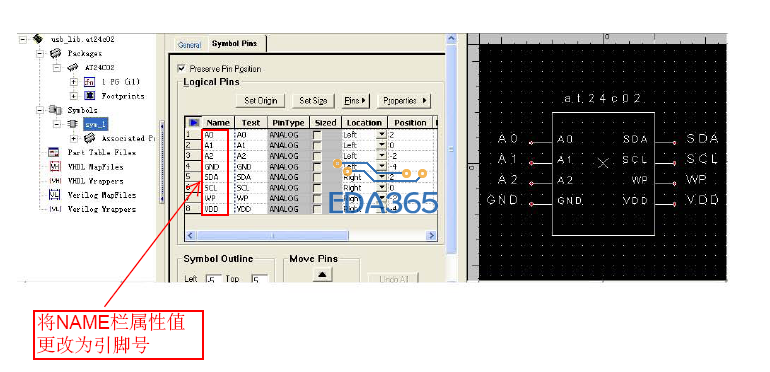

还有另外的一种操作，不用在Cadence Concept HDL中放置Symbol后component----section----single section...
如下图:

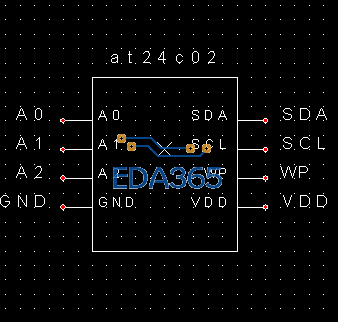

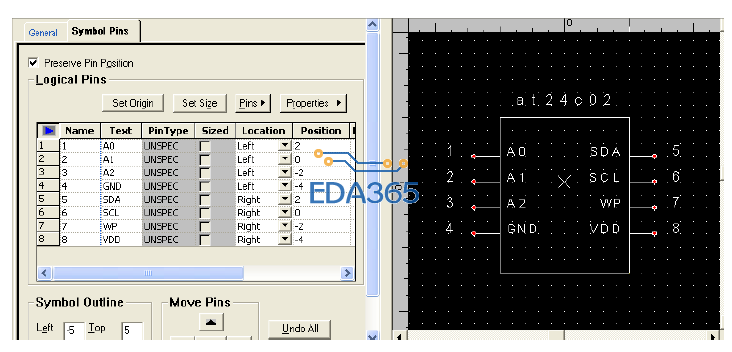

更改后,在symbol右边的VIEW中,引脚序号和NAME即见！
如下图:
SEE:
http://www.eda365.com/thread-65608-1-4.html
don't know what are dicussed
这是错误的做法！
一般建库的时候 只要将物理管脚map后都会用。原理图中一般开始放的时候没有，最后与PCB同步并且反标后就出来了
