简单小板子--从原理图到设计 全部搞定,两天。

录入:edatop.com     点击:

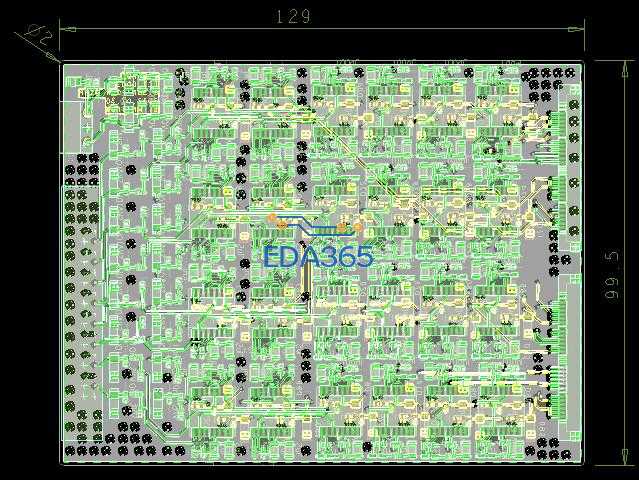

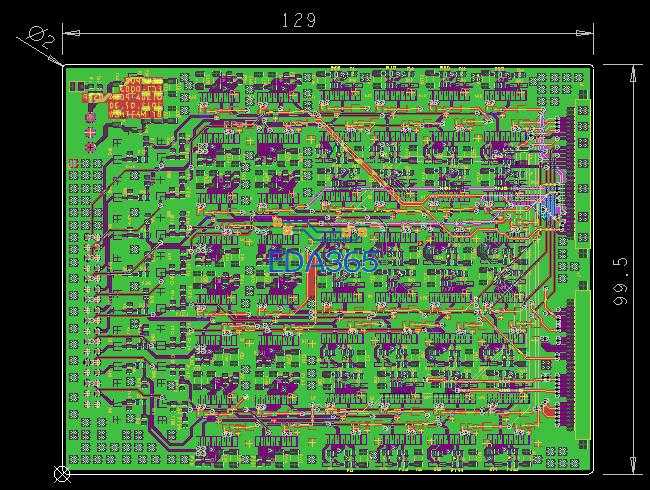

前天公司导入一个项目出现一个Bug,领导让我设计一块板子用于捕捉大于1Khz的交变信号,要求仅仅是提取出最大值、最小值、平均值等。于是哥们就开始悲惨的两天了。从TMD的构思、设计、到画原理图的封装,画原理图,仿真、到画焊盘、画PCB封装、设计PCB、出光汇。好在两天搞定。因为这个最后要封装在一个铝盒子里面,公司想附加产品卖。所以展示下吧。
本人Allegro学习9个月。别喷我。
用的IC是 OP467S




学习九个月就可以自己单独出样品了, 不错,
