器件的封装,导入版图失败,请问什么原因?

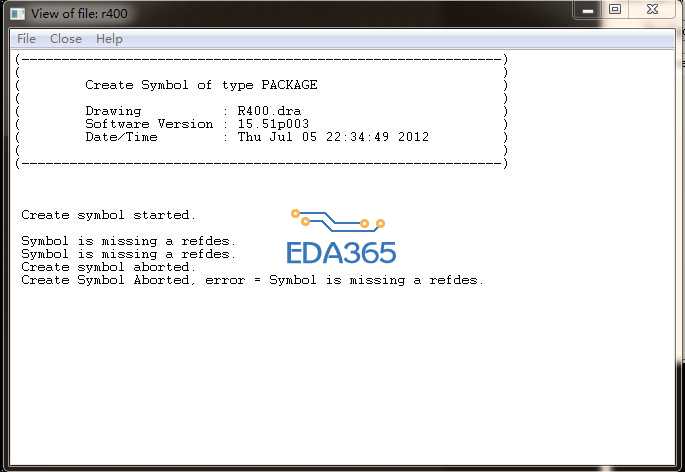

创建封装时出现这个提示


怎么感觉是封装建好存档的时候提示没有增加丝印的错误呀!
看一下封装,在components---Refdes--silkscreen_top上,有没有东东!
如果没有就在这个层面增加一个*,再存档应该就可以了!

嗯,是这个原因,非常感谢。
现在表贴元件可以放置了,但是通孔元件还不能,也不提示错误。
帮忙看一下吧

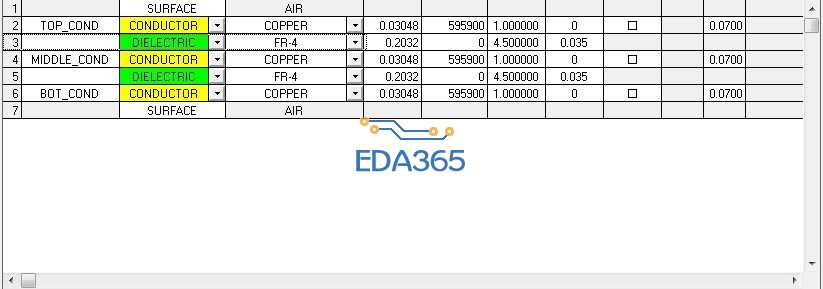

我是三层板子,板子结构设置如图1

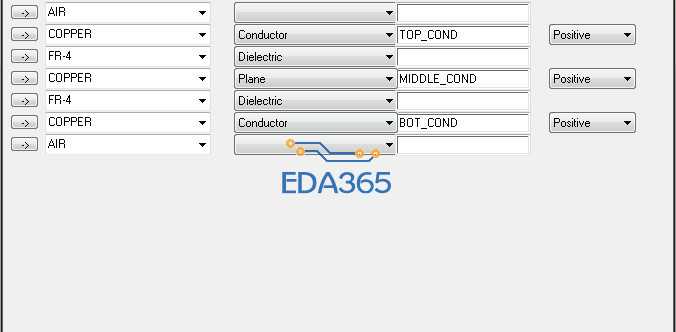

通孔元件层叠结构设置如2

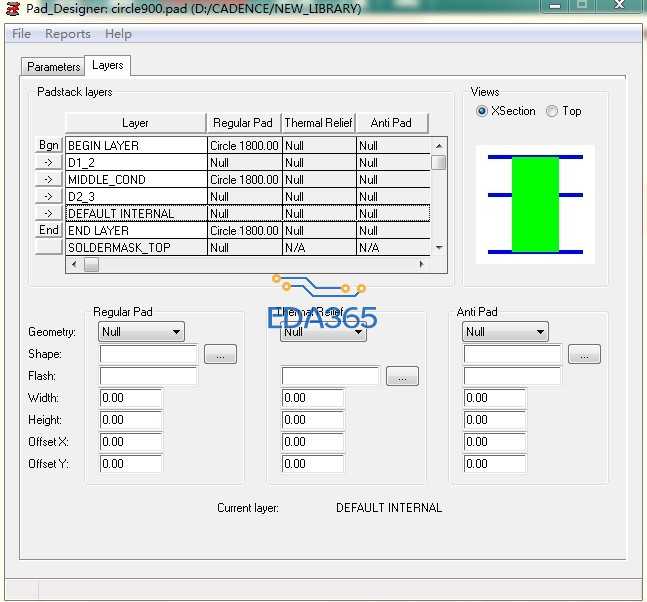

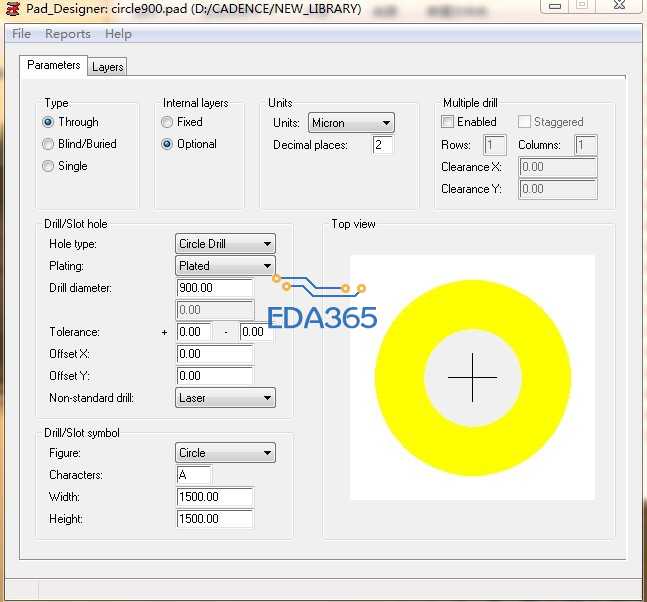

通孔焊盘的设置如3,4

求指教!

板子结构


通孔封装结构


焊盘设置1


焊盘设置2


你的D1_2和D2_3层为什么没有,打孔不能说是只打第一层,第三层,第五层的,能孔,是指从第一层开始打到最后一层的。
你直接把D1_2/MIDLE_COND/D2_3三层都删了,把中间层打孔设在DEFAUL_...层面上就可以了,别忘了在ANTI..层上设计负片隔离间距!

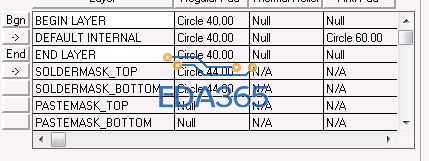

附图一个,我用的是mil单位的~
个人建议,要不用毫米单位,可不就mil单位,别用微米,看着那个数字很吓人的,一搞就1800微米的~
