原理图上出现两个GND
录入：edatop.com 点击：

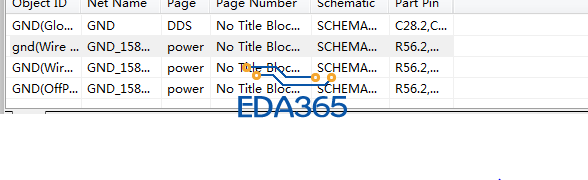

如图，本来应该只有一个，怎么处理啊，用了off-page con也没用
求助啊
求助啊
上传原理图
应该是你有一个symbol的某个管脚叫做GND，属性为POWER类型但是又没有连接到任何GND网络上面，软件给自动重新命名了！
應該是你電路圖有問題了
ALIAS
PORT
GLOBAL
off page
你使用了這4個電路符號,但是卻沒有明確的表示GND要接一起
所以ORCAD會自動判斷它們是不一樣的東西,所以加上了GND_XXXXXXXXX
把off page去掉了就连一起了，本来off page和global连一起的，为啥会不是同一个网络呢?
上传原理图
电源不需要off-page
