请求帮助！
录入：edatop.com 点击：
刚接触cadence，有几个问题请求帮助：

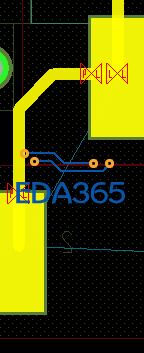

1.pcb走线过焊盘，有的时候可以和焊盘锁定（就是移动走线时，线端连在焊盘上不动。），有的时候不能锁定(即移动走线，线端不能和焊盘锁定)
2 .pcb布线后，网络鼠线还在。
3.相同网络时候，pcb走线过焊盘，报PL错误。
这几个问题没找到原因，网高手指教。
1.pcb走线过焊盘，有的时候可以和焊盘锁定（就是移动走线时，线端连在焊盘上不动。），有的时候不能锁定(即移动走线，线端不能和焊盘锁定)
2 .pcb布线后，网络鼠线还在。
3.相同网络时候，pcb走线过焊盘，报PL错误。
这几个问题没找到原因，网高手指教。
都是因为走线没在焊盘中心，在控制面板的option栏勾选snape to connect point，find面板勾选pins和vias等相应选项
十分感谢！
