关于allegro出光绘文件的几点疑惑？
录入：edatop.com 点击：
大家好：
首先板子出的全部都是正片：

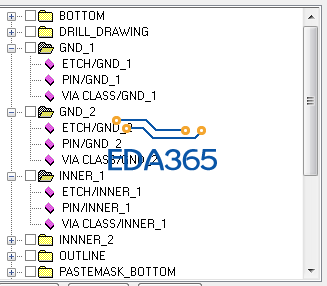

这是我对地和电源层选择导出的部分。

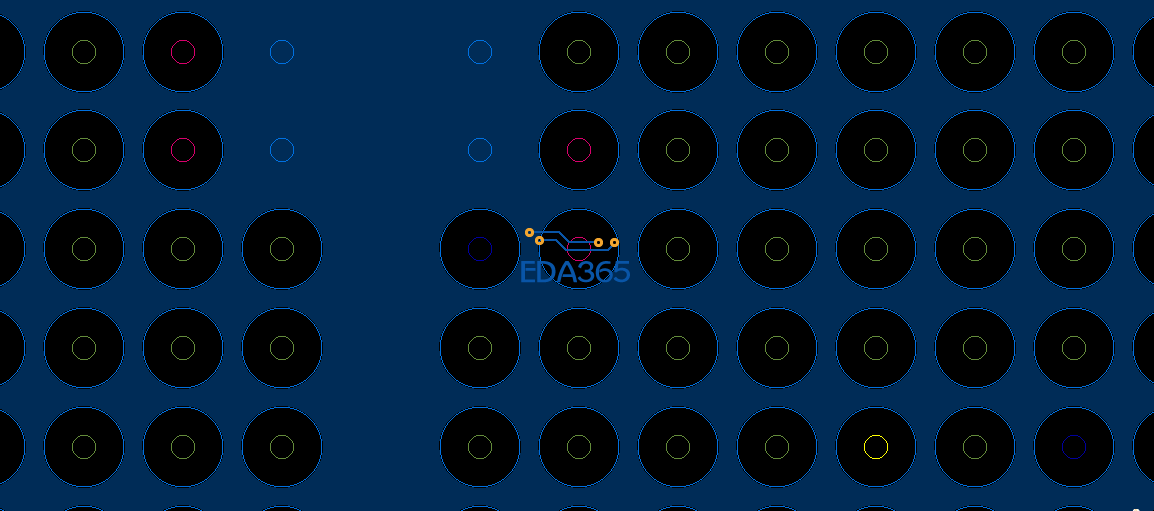

这是在cam350得到的效果：

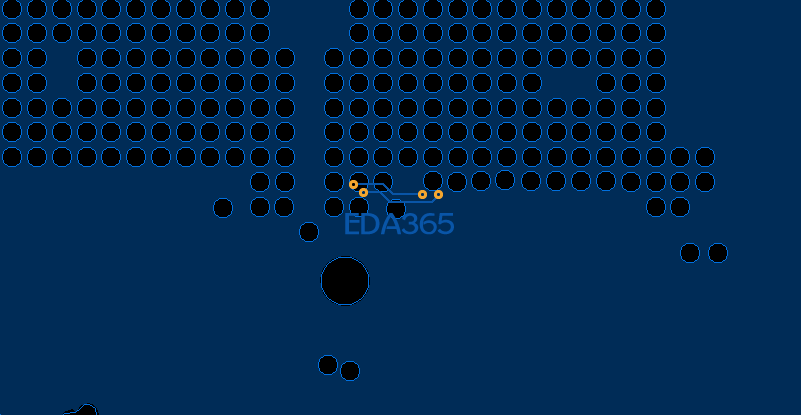

我看网上的教程也都是怎么导出的，但实际的效果我感觉有点疑惑，我觉得我理想中的效果，应该类似如下：

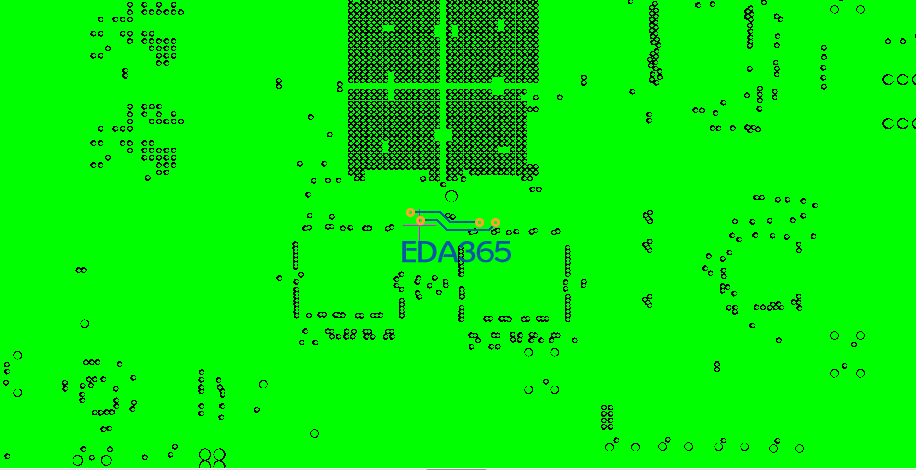

加上drill_legend的效果是这样：
不过这样的话我感觉在选着导出光绘文件的时候，选择的pin、via就不需要了,我很疑惑，，，，望有人指导，谢谢！
还有个疑问是在我的非电气属性层中
都会多了_EPB_SCRATCH_这个部分，我表示我不知道它怎么生成的，好像也看不出有什么影响,求解答！
首先板子出的全部都是正片：
这是我对地和电源层选择导出的部分。
这是在cam350得到的效果：
我看网上的教程也都是怎么导出的，但实际的效果我感觉有点疑惑，我觉得我理想中的效果，应该类似如下：
加上drill_legend的效果是这样：
不过这样的话我感觉在选着导出光绘文件的时候，选择的pin、via就不需要了,我很疑惑，，，，望有人指导，谢谢！
还有个疑问是在我的非电气属性层中
都会多了_EPB_SCRATCH_这个部分，我表示我不知道它怎么生成的，好像也看不出有什么影响,求解答！
