如何实现接地的共通
录入：edatop.com 点击：
大家好，我在布线的时候碰到一个问题；看到某个人给的参考PCB板的设计电路，其中的接地部分都是连成一体的，也就是说都通过孔实现了接到地层；我的问题是：如何操作实现这一过程，使得有相同属性的（比如接地部分）都能联系在一起，而不必再布线，较高的实现板子的空间利用率。

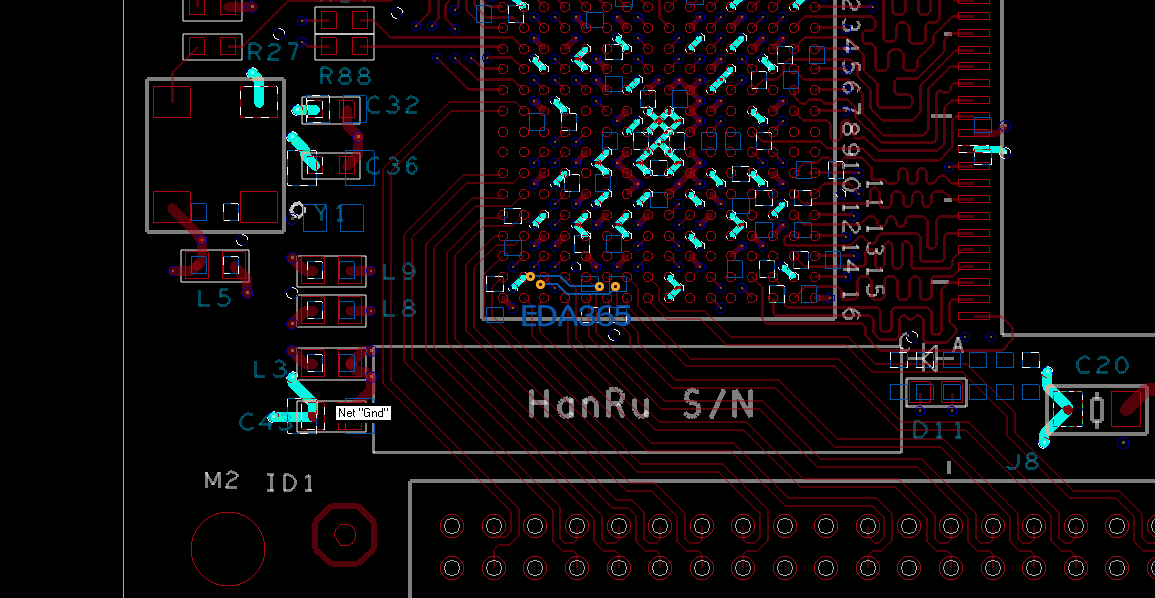

大家看如下图：我想知道，这是如何实现的。
大家看如下图：我想知道，这是如何实现的。
这个只要你的连线的net是一样的，比如都是接地，如果是多层板的话，可以指定一层为GND层，然后覆铜，把哪些要接地的线用孔直接打到底层（一般都是通孔，跟打到GND层的效果是一样的），软件会自动帮你把这些孔和GND层的铜连接起来的。
